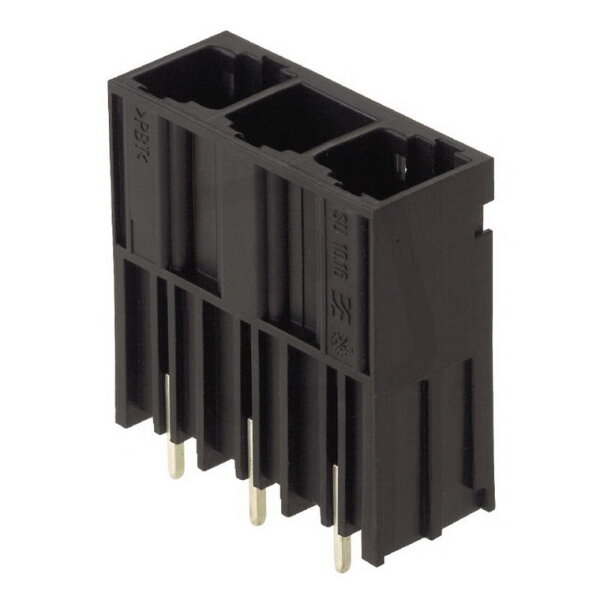

Zásuvný konektor DPS SU 10.16HP/03/180G 3.5AG BK BX WEIDMÜLLER 1813420000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
157,42 Kč
Cena po registraci:
140,55 Kč/ks
Po registraci bez DPH:
116,16 Kč
Vaše cena s DPH:
146,40 Kč/ks
Vaše cena bez DPH:
120,99 Kč/ks
ks
Zadávejte násobky 60 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0177743
- Kód dodavatele:
- 1813420000
- EAN:
- 4032248297610
- Standardní balení:
- 60 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 1000 V
- Jmenovité rázové napětí:
- 8 kV
- Jmenovitý proud In:
- 70,6 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- stříbro
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 10,16 mm
- Modulární rozteč připojení:
- 10,16 mm
- Počet pólů:
- 3
- Pracovní teplota:
- -50-120 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS SU 10.16HP/03/180G 3.5AG BK BX WEIDMÜLLER 1813420000
Zásuvný konektor DPS SU 10.16HP/03/180G 3.5AG BK BX WEIDMÜLLER (EAN: 4032248297610) je vybaven 3 póly a kontakty typu kolík, určený pro pájení a THR připojení.
Nabízí jmenovitý proud 70,6 A, jmenovité napětí 1000 V, modulární rozteč kontaktů a připojení 10,16 mm a délku pinu 3,5 mm při úhlu PCB/kontakt 90° svisle nahoru, kontakty se stříbrným povrchem.
Těleso z termoplastu (UL94 V0) v černé barvě, pracovní teplota -50–120 °C, kategorie přepětí II, jmenovité rázové napětí 8 kV a stupeň znečištění 2.
Proč si vybrat tento zásuvný konektor?
- Určen pro montáž na plošný spoj a nabízí zásuvné provedení pro DPS, které usnadňuje výměnu modulů.
- Má 3 póly, což umožňuje připojení tří vodičů nebo signálů.
- Je dimenzován na jmenovitý proud 70,6 A, vhodný pro aplikace s vyšším proudovým zatížením.
- Používá THR připojení (Through-Hole Reflow), které umožňuje pájení v reflow peci při zachování mechanické pevnosti spojů.
- Dodáván od výrobce Weidmüller pod katalogovým číslem 1813420000, pro snadné vyhledání náhradního dílu.
Interní název produktu
SU10.16/03/180G 3.5AG SW
Podrobný popis produktu
SU 10.16HP/03/180G 3.5AG BK BX
Konektor, 10.16 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 10.16 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
