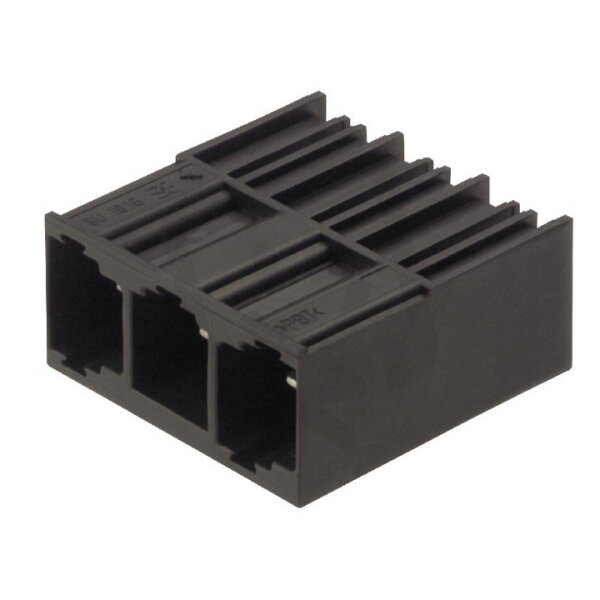

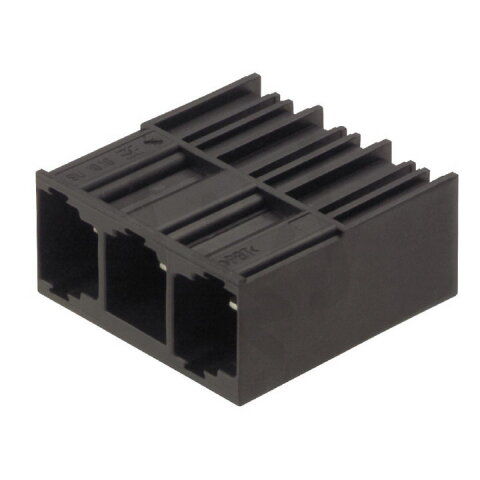

Zásuvný konektor DPS SU 10.16HP/04/90G 3.5AG BK BX WEIDMÜLLER 1813350000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
209,75 Kč
Cena po registraci:
187,28 Kč/ks
Po registraci bez DPH:
154,78 Kč
Vaše cena s DPH:
195,08 Kč/ks
Vaše cena bez DPH:
161,22 Kč/ks
ks
Zadávejte násobky 42 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0177736
- Kód dodavatele:
- 1813350000
- EAN:
- 4032248297542
- Standardní balení:
- 42 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 1000 V
- Jmenovité rázové napětí:
- 8 kV
- Jmenovitý proud In:
- 70,6 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- stříbro
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 10,16 mm
- Modulární rozteč připojení:
- 10,16 mm
- Počet pólů:
- 4
- Pracovní teplota:
- -50-120 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SU 10.16HP/04/90G 3.5AG BK BX WEIDMÜLLER 1813350000
Zásuvný konektor DPS SU 10.16HP/04/90G 3.5AG BK BX WEIDMÜLLER 1813350000 (EAN 4032248297542) se 4 póly a modulární roztečí 10,16 mm.
Navržen pro připojení typu THR s pájecím upevněním, kolíkovými kontakty a podporou flexibilního připojení k PCB; proud 70,6 A, jmenovité napětí 1000 V a jmenovité rázové napětí 8 kV.
Izolace z termoplastu (UL94 V0), povrch kontaktů stříbro, provozní teplota -50 až 120 °C, stupeň znečištění 2, kategorie přepětí II, úhel PCB/kontaktu 0°/180° a délka pinu 3,5 mm.
Proč si vybrat tento zásuvný konektor?
- Tento konektor nese označení SU 10.16HP/04/90G 3.5AG BK BX (WEIDMÜLLER 1813350000), což usnadní přesnou identifikaci při výběru součástek.
- Má 4 póly, které umožňují čtyřvodičové propojení na DPS.
- Je dimenzován na jmenovitý proud 70,6 A, vhodný pro aplikace s vyššími proudovými nároky.
- Pro montáž na desku plošných spojů využívá připojení THR, které zajišťuje spolehlivé pájení a přesné umístění.
Interní název produktu
SU10.16/04/90G 3.5AG SW
Podrobný popis produktu
SU 10.16HP/04/90G 3.5AG BK BX
Konektor, 10.16 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 10.16 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
