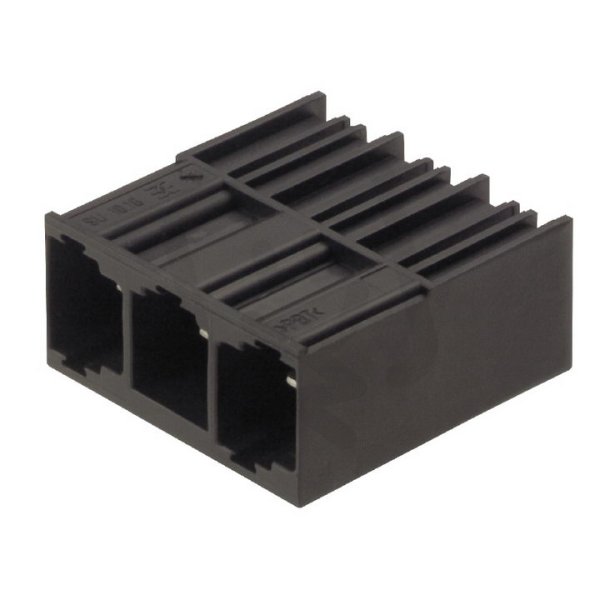

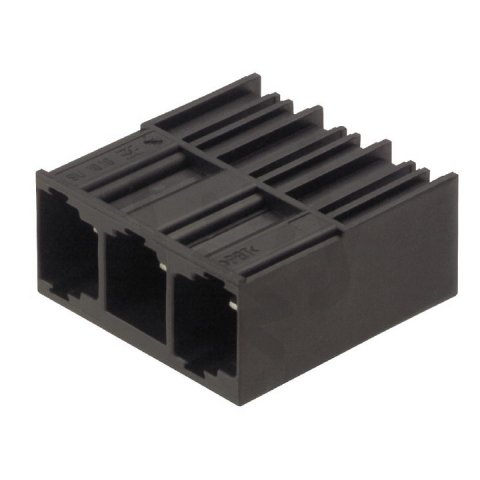

Zásuvný konektor DPS SU 10.16HP/03/90G 3.5AG BK BX WEIDMÜLLER 1813340000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
157,42 Kč
Cena po registraci:
140,55 Kč/ks
Po registraci bez DPH:
116,16 Kč
Vaše cena s DPH:
146,40 Kč/ks
Vaše cena bez DPH:
120,99 Kč/ks
ks
Zadávejte násobky 60 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0177735
- Kód dodavatele:
- 1813340000
- EAN:
- 4032248297535
- Standardní balení:
- 60 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 1000 V
- Jmenovité rázové napětí:
- 8 kV
- Jmenovitý proud In:
- 70,6 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- stříbro
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 10,16 mm
- Modulární rozteč připojení:
- 10,16 mm
- Počet pólů:
- 3
- Pracovní teplota:
- -50-120 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SU 10.16HP/03/90G 3.5AG BK BX WEIDMÜLLER 1813340000
Zásuvný konektor DPS SU 10.16HP/03/90G 3.5AG (WEIDMÜLLER 1813340000, EAN 4032248297535) je pevný konektor pro DPS se 3 póly a jmenovitým proudem 70,6 A, určený pro horizontální osazení (0°/180°).
Má jmenovité napětí 1000 V, jmenovité rázové napětí 8 kV, modulární rozteč kontaktů 10,16 mm, délku pinu 3,5 mm, povrch kontaktu stříbro, montáž a připojení pájení / THR, izolační materiál termoplast (UL94 V0), kategorie přepětí II, stupeň znečištění 2 a provozní teplotu -50–120 °C.
Proč si vybrat tento zásuvný konektor?
- Jde o zásuvný konektor pro DPS, navržený pro snadné osazení na desku tištěných spojů.
- Má 3 póly, vhodné pro třípólová nebo vícevodičová zapojení.
- Je dimenzován na jmenovitý proud 70,6 A, takže zvládne vyšší proudová zatížení v kompaktním provedení.
- Využívá připojení THR, které umožňuje reflow pájení průchozích kontaktů a usnadňuje automatizovanou montáž.
Interní název produktu
SU10.16/03/90G 3.5AG SW
Podrobný popis produktu
SU 10.16HP/03/90G 3.5AG BK BX
Konektor, 10.16 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 10.16 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
