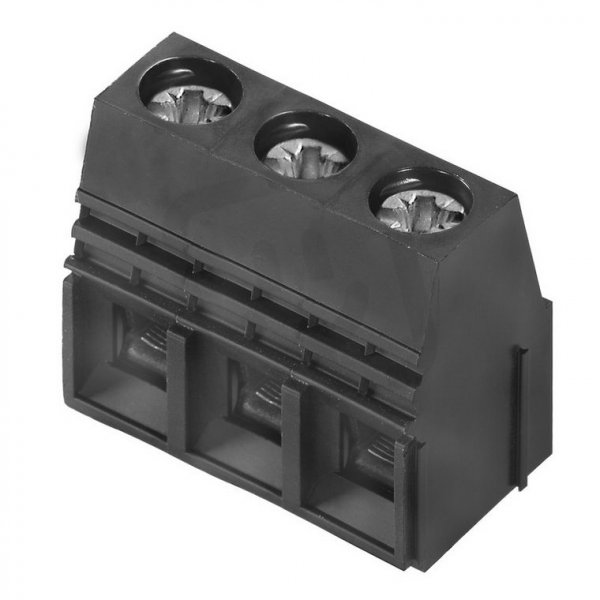

Svorka PCB LU 10.16/09/90 4.5SN GY BX PRT WEIDMÜLLER 1812240000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
763,17 Kč
Cena po registraci:
681,40 Kč/ks
Po registraci bez DPH:
563,14 Kč
Vaše cena s DPH:
709,75 Kč/ks
Vaše cena bez DPH:
586,57 Kč/ks
ks
Zadávejte násobky 10 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0010585
- Kód dodavatele:
- 1812240000
- EAN:
- 4032248291496
- Standardní balení:
- 10 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- šedá
- Délka pinu:
- 4,5 mm
- Jmenovité napětí:
- 690 V
- Jmenovité rázové napětí:
- 6 kV
- Jmenovitý proud In:
- 76 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 10,16 mm
- Počet elektrických připojení:
- 9
- Pracovní teplota:
- -50-120 °C
- Připojitelný průřez laněného vodiče:
- 2,5-10 mm2
- Pro průřez lanka bez koncovky:
- 0,5-16 mm2
- Pro průřez pevného vodiče:
- 0,5-16 mm2
- Průřez vícežilového připojení:
- 6-16 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění:
- pájení
- Výška:
- 33 mm
Svorka PCB LU 10.16/09/90 4.5SN GY BX PRT WEIDMÜLLER 1812240000
Svorka PCB LU 10.16/09/90 4.5SN GY BX PRT WEIDMÜLLER (EAN: 4032248291496) je šedá svorka pro desky s pájecím uchycením a šroubovým připojením vodiče; jmenovitý proud 76 A, jmenovité napětí 690 V a modulární rozteč 10,16 mm.
Umožňuje připojení pevného vodiče 0,5–16 mm2, vícežilového 6–16 mm2, lanka bez koncovky 0,5–16 mm2 a lanka s koncovkou 2,5–10 mm2, má 9 elektrických připojení a délku pinu 4,5 mm.
Těleso z polyamidu (PA) s třídou hořlavosti UL94 V0, jmenovité rázové napětí 6 kV, kategorie přepětí II, stupeň znečištění 2 a provozní teplota -50–120 °C.
Proč si vybrat tuto svorku?
- Je určena pro montáž na plošný spoj (PCB) a nese označení LU 10.16/09/90.
- Navržena pro provoz při jmenovitém proudu 76 A.
- Umožňuje připojení pevného vodiče o průřezu 0,5–16 mm².
- Pro vícežilová připojení je určen rozsah průřezu 6–16 mm².
- Dodávána pod kódem a výrobcem Weidmüller 1812240000.
Interní název produktu
LU 10.16/9/90 2STI BEDR
Podrobný popis produktu
LU 10.16/09/90 4.5SN GY BX PRT
Svorka DPS, 10.16 mm
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka DPS, 10.16 mm
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
