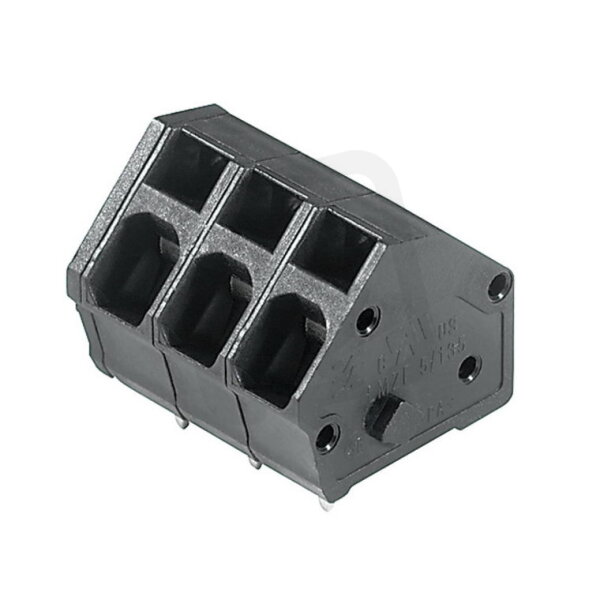

Svorka PCB LMZF 5/7/135 3.5SW WEIDMÜLLER 1811890000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
43,17 Kč
Cena po registraci:
38,55 Kč/ks
Po registraci bez DPH:
31,86 Kč
Vaše cena s DPH:
40,15 Kč/ks
Vaše cena bez DPH:
33,18 Kč/ks
ks
Zadávejte násobky 100 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0010554
- Kód dodavatele:
- 1811890000
- EAN:
- 4032248291069
- Standardní balení:
- 100 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 24 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 5 mm
- Počet elektrických připojení:
- 7
- Pracovní teplota:
- -50-120 °C
- Připojitelný průřez laněného vodiče:
- 0,25-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,13-2,5 mm2
- Pro průřez pevného vodiče:
- 0,13-2,5 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- pružinová svorka
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 16,4 mm
Svorka PCB LMZF 5/7/135 3.5SW WEIDMÜLLER 1811890000
Svorka PCB LMZF 5/7/135 3.5SW WEIDMÜLLER 1811890000 (EAN 4032248291069) nabízí 7 elektrických připojení pro jmenovitý proud 24 A a jmenovité napětí 320 V.
Podporuje pevné vodiče i lanka v rozsahu 0,13–2,5 mm² (lanko 0,25–1,5 mm²) s pružinovou svorkou, má pájecí typ připojení k DPS a délku pinu 3,5 mm.
Konstrukce z polyamidu (PA) v barvě černá s krytím IP20, výškou 16,4 mm, modulární roztečí 5 mm, pracovní teplotou -50–120 °C a třídou hořlavosti UL94 V0 je vhodná pro použití na plošném spoji.
Proč si vybrat tuto svorku?
- Modelové označení LMZF 5/7/135 určuje provedení svorky pro montáž na DPS.
- Výrobce WEIDMÜLLER s typovým číslem 1811890000 usnadňuje identifikaci a objednávání náhradních dílů.
- Svorka je dimenzovaná pro jmenovitý proud 24 A, vhodná pro dané proudové zatížení.
- Umožňuje připojení pevného vodiče o průřezu 0,13–2,5 mm², což pokrývá široké spektrum běžných vodičů.
- Provedení s roztečí 3,5 mm (označeno "3.5SW") je přizpůsobené standardním DPS rozměrům.
Interní název produktu
LMZF 5/7/135 3.5SW
Podrobný popis produktu
LMZF 5/7/135 3.5SW
Svorka PCB, 320 V, 24 A, Rozteč v mm: 5.00, 2.5 mm², Počet pólů: 7, Připojení s kotevní svorkou, Připojení pájením přetavením průchozím otvorem, 135°,
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 320 V, 24 A, Rozteč v mm: 5.00, 2.5 mm², Počet pólů: 7, Připojení s kotevní svorkou, Připojení pájením přetavením průchozím otvorem, 135°,
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
