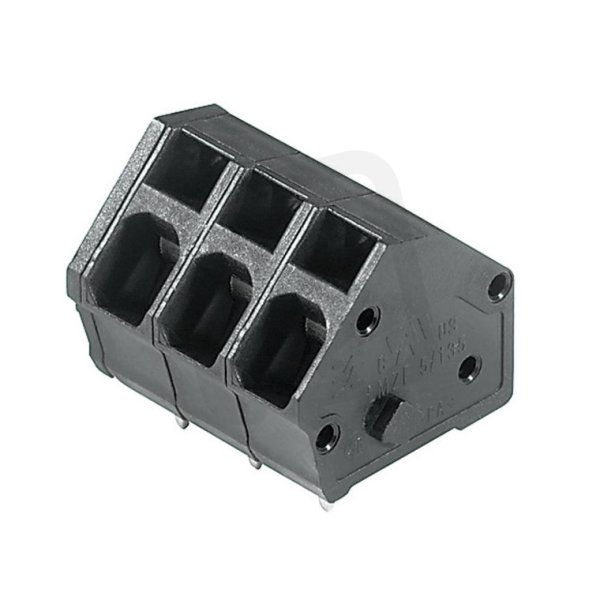

Svorka PCB LMZF 5/5/135 3.5SW WEIDMÜLLER 1811870000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
30,88 Kč
Cena po registraci:
27,58 Kč/ks
Po registraci bez DPH:
22,79 Kč
Vaše cena s DPH:
28,71 Kč/ks
Vaše cena bez DPH:
23,73 Kč/ks
ks
Zadávejte násobky 100 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0010552
- Kód dodavatele:
- 1811870000
- EAN:
- 4032248291045
- Standardní balení:
- 100 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 24 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 5 mm
- Počet elektrických připojení:
- 5
- Pracovní teplota:
- -50-120 °C
- Připojitelný průřez laněného vodiče:
- 0,25-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,13-2,5 mm2
- Pro průřez pevného vodiče:
- 0,13-2,5 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- pružinová svorka
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 16,4 mm
Svorka PCB LMZF 5/5/135 3.5SW WEIDMÜLLER 1811870000
Svorka PCB LMZF 5/5/135 3.5SW WEIDMÜLLER 1811870000 (EAN 4032248291045) je pětipólová DPS svorka se spružinovou svorkou a pájecím připojením, s délkou pinu 3,5 mm a modulární roztečí 5 mm.
Jmenovitý proud 24 A, jmenovité napětí 320 V, připojitelné průřezy: pevný 0,13–2,5 mm², laněný 0,25–1,5 mm² (bez koncovky 0,13–2,5 mm²) a 5 elektrických připojení.
Izolace z polyamidu (PA) (UL94 V0), krytí IP20, jmenovité rázové napětí 4 kV, kategorie přepětí II, provozní teplota -50 až 120 °C a výška 16,4 mm.
Proč si vybrat tuto svorku?
- Určena pro montáž na plošné spoje, vhodná pro přímé zapojení na desky PCB (svorka PCB).
- Pro provozní aplikace s proudy do 24 A.
- Kompatibilní s pevnými vodiči v rozsahu 0,13–2,5 mm².
- Jednoduchá integrace do běžných roztečí díky kroku 3,5 mm.
- Konkrétní typ a výrobce: WEIDMÜLLER 1811870000.
Interní název produktu
LMZF 5/5/135 3.5SW
Podrobný popis produktu
LMZF 5/5/135 3.5SW
Svorka PCB, 320 V, 24 A, Rozteč v mm: 5.00, 2.5 mm², Počet pólů: 5, Připojení s kotevní svorkou, Připojení pájením přetavením průchozím otvorem, 135°,
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 320 V, 24 A, Rozteč v mm: 5.00, 2.5 mm², Počet pólů: 5, Připojení s kotevní svorkou, Připojení pájením přetavením průchozím otvorem, 135°,
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
