Svorka PCB LMZF 5/4/135 3.5SW WEIDMÜLLER 1811860000

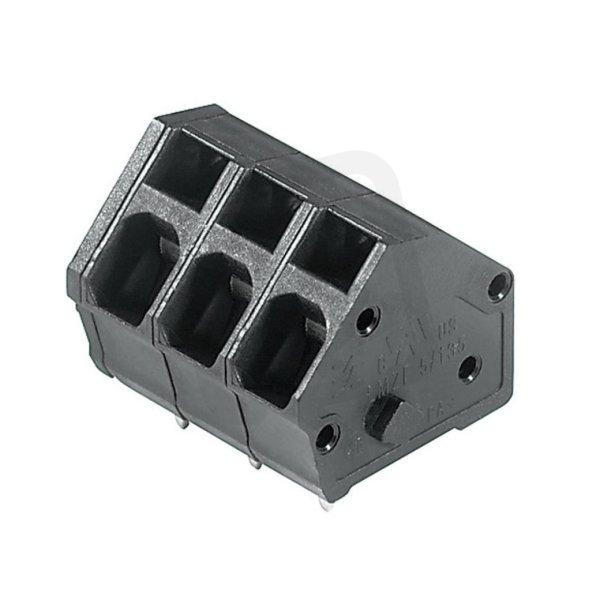

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
24,10 Kč
Cena po registraci:
21,53 Kč/ks
Po registraci bez DPH:
17,79 Kč
Vaše cena s DPH:
22,42 Kč/ks
Vaše cena bez DPH:
18,53 Kč/ks
ks
Zadávejte násobky 100 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0010551
- Kód dodavatele:
- 1811860000
- EAN:
- 4032248291038
- Standardní balení:
- 100 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 24 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 5 mm
- Počet elektrických připojení:
- 4
- Pracovní teplota:
- -50-120 °C
- Připojitelný průřez laněného vodiče:
- 0,25-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,13-2,5 mm2
- Pro průřez pevného vodiče:
- 0,13-2,5 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- pružinová svorka
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 16,4 mm
Svorka PCB LMZF 5/4/135 3.5SW WEIDMÜLLER 1811860000
Svorka PCB LMZF 5/4/135 3.5SW WEIDMÜLLER 1811860000 (EAN: 4032248291038) je pájecí svorka pro upevnění na DPS s pružinovým připojením vodiče, 4 elektrickými připojeními, jmenovitým proudem 24 A a jmenovitým napětím 320 V, krytím IP20 a roztečí 5 mm.
Podporuje pevné vodiče 0,13–2,5 mm2, lané vodiče 0,25–1,5 mm2 a lanka bez koncovky 0,13–2,5 mm2, délka pinu 3,5 mm a výška 16,4 mm; těleso z polyamidu (PA) v barvě černá s třídou hořlavosti UL94 V0, jmenovitým rázovým napětím 4 kV, kategorií přepětí II a provozní teplotou -50–120 °C.
Proč si vybrat tuto svorku PCB?
- Určení: svorka pro montáž na plošný spoj (PCB) — vhodná tam, kde je třeba pevné a přehledné připojení vodičů přímo na desku.
- Jmenovitý proud: 24 A — umožňuje použití v obvodech s proudovým zatížením do 24 A.
- Pro průřez pevného vodiče: 0,13–2,5 mm² — umožňuje připojit tuhé vodiče v tomto rozsahu průřezů.
- Výrobce: WEIDMÜLLER — řešení od zavedeného dodavatele spojovacích komponentů.
- Katalogové číslo: 1811860000 — usnadňuje přesnou identifikaci a objednání součástky.
- Označení/typ: LMZF 5/4/135 3.5SW — udává konstrukční provedení a označení řady svorek.
Interní název produktu
LMZF 5/4/135 3.5SW
Podrobný popis produktu
LMZF 5/4/135 3.5SW
Svorka PCB, 320 V, 24 A, Rozteč v mm: 5.00, 2.5 mm², Počet pólů: 4, Připojení s kotevní svorkou, Připojení pájením přetavením průchozím otvorem, 135°,
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 320 V, 24 A, Rozteč v mm: 5.00, 2.5 mm², Počet pólů: 4, Připojení s kotevní svorkou, Připojení pájením přetavením průchozím otvorem, 135°,
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
