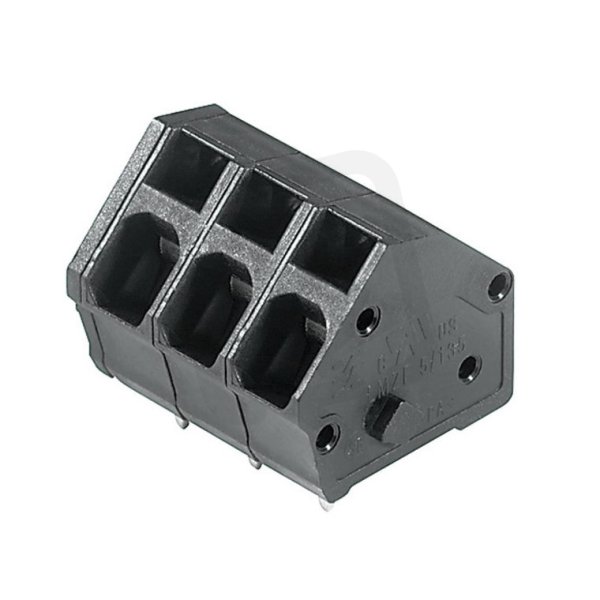

Svorka PCB LMZF 5/3/135 3.5SW WEIDMÜLLER 1811850000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
18,48 Kč
Cena po registraci:
16,49 Kč/ks
Po registraci bez DPH:
13,63 Kč
Vaše cena s DPH:
17,18 Kč/ks
Vaše cena bez DPH:
14,20 Kč/ks
ks
Zadávejte násobky 100 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0010550
- Kód dodavatele:
- 1811850000
- EAN:
- 4032248291021
- Standardní balení:
- 100 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 24 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 5 mm
- Počet elektrických připojení:
- 3
- Pracovní teplota:
- -50-120 °C
- Připojitelný průřez laněného vodiče:
- 0,25-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,13-2,5 mm2
- Pro průřez pevného vodiče:
- 0,13-2,5 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- pružinová svorka
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 16,4 mm
Svorka PCB LMZF 5/3/135 3.5SW WEIDMÜLLER 1811850000
Svorka PCB LMZF 5/3/135 3.5SW WEIDMÜLLER (EAN: 4032248291021) nabízí 3 elektrická připojení s jmenovitým proudem 24 A a jmenovitým napětím 320 V; montáž je formou pájení s délkou pinu 3,5 mm.
Připojení vodičů zajišťuje pružinová svorka pro pevné vodiče 0,13–2,5 mm2, lanko s koncovkou 0,25–1,5 mm2 a lanko bez koncovky 0,13–2,5 mm2, připojovací rozteč je 5 mm.
Těleso je z polyamidu (PA) v černé barvě, s krytím IP20, třídou hořlavosti UL94 V0, kategorií přepětí II, jmenovitým rázovým napětím 4 kV a pracovní teplotou -50–120 °C.
Proč si vybrat tuto svorku?
- Je určena pro montáž na PCB, takže se snadno osadí přímo na desku plošných spojů.
- Jmenovitý proud svorky je 24 A, což odpovídá běžným proudovým požadavkům v řadě aplikací.
- Pro připojení pevného vodiče je vhodný průřez 0,13–2,5 mm², umožňující variabilní použití vodičů.
- Patří do řady LMZF 5/3/135 3.5SW, která je navržena pro kompaktní a průmyslové zapojení.
- Výrobce: WEIDMÜLLER, katalogové číslo 1811850000, což usnadňuje identifikaci a objednávku.
Interní název produktu
LMZF 5/3/135 3.5SW
Podrobný popis produktu
LMZF 5/3/135 3.5SW
Svorka PCB, 320 V, 24 A, Rozteč v mm: 5.00, 2.5 mm², Počet pólů: 3, Připojení s kotevní svorkou, Připojení pájením přetavením průchozím otvorem, 135°,
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 320 V, 24 A, Rozteč v mm: 5.00, 2.5 mm², Počet pólů: 3, Připojení s kotevní svorkou, Připojení pájením přetavením průchozím otvorem, 135°,
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
