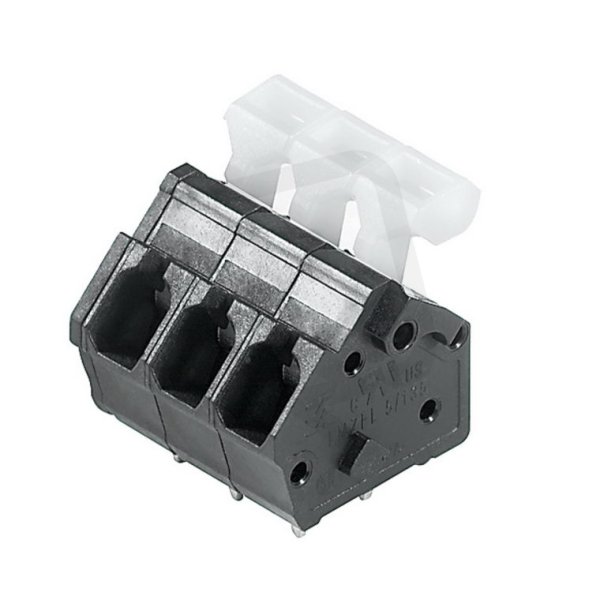

Svorka PCB LMZFL 5/9/135 3.5SW WEIDMÜLLER 1811580000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
57,58 Kč
Cena po registraci:
51,41 Kč/ks
Po registraci bez DPH:
42,49 Kč
Vaše cena s DPH:
53,55 Kč/ks
Vaše cena bez DPH:
44,26 Kč/ks
ks
Zadávejte násobky 100 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0010523
- Kód dodavatele:
- 1811580000
- EAN:
- 4032248290680
- Standardní balení:
- 100 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 24 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 5 mm
- Počet elektrických připojení:
- 9
- Pracovní teplota:
- -50-120 °C
- Připojitelný průřez laněného vodiče:
- 0,25-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,13-2,5 mm2
- Pro průřez pevného vodiče:
- 0,13-2,5 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- pružinová svorka
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 20,24 mm
Svorka PCB LMZFL 5/9/135 3.5SW WEIDMÜLLER 1811580000
Svorka PCB LMZFL 5/9/135 3.5SW WEIDMÜLLER (EAN: 4032248290680) je 9-pólová svorka pro pájecí upevnění na DPS s pružinovým připojením.
Má jmenovitý proud 24 A, jmenovité napětí 320 V, připojitelný průřez pevného vodiče 0,13–2,5 mm2 a lanka 0,25–1,5 mm2, rozteč připojení 5 mm a délku pinu 3,5 mm.
Těleso z polyamidu (PA) v černé barvě má třídu hořlavosti UL94 V0, krytí při připojeném stavu IP20, jmenovité rázové napětí 4 kV, kategorii přepětí II, stupeň znečištění 2 a pracovní teplotu -50–120 °C.
Proč si vybrat tuto svorku?
- Určena pro montáž na desku plošných spojů (PCB), takže je vhodná pro přímé připojení vodičů k DPS.
- Má jmenovitý proud 24 A, což umožňuje použití v obvodech s vyšším odběrem.
- Pro pevné vodiče podporuje průřez 0,13–2,5 mm², pokrývající běžné průřezy v elektronických aplikacích.
- Typové označení LMZFL 5/9/135 3.5SW a výrobce Weidmüller (objednací číslo 1811580000) usnadňují identifikaci a objednání.
Interní název produktu
LMZFL 5/9/135 3.5SW
Podrobný popis produktu
LMZFL 5/9/135 3.5SW
Svorka PCB, 320 V, 24 A, Rozteč v mm: 5.00, 2.5 mm², Počet pólů: 9, Připojení upínací svorkou s akčním členem, Připojení pájením přetavením průchozím
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 320 V, 24 A, Rozteč v mm: 5.00, 2.5 mm², Počet pólů: 9, Připojení upínací svorkou s akčním členem, Připojení pájením přetavením průchozím
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
