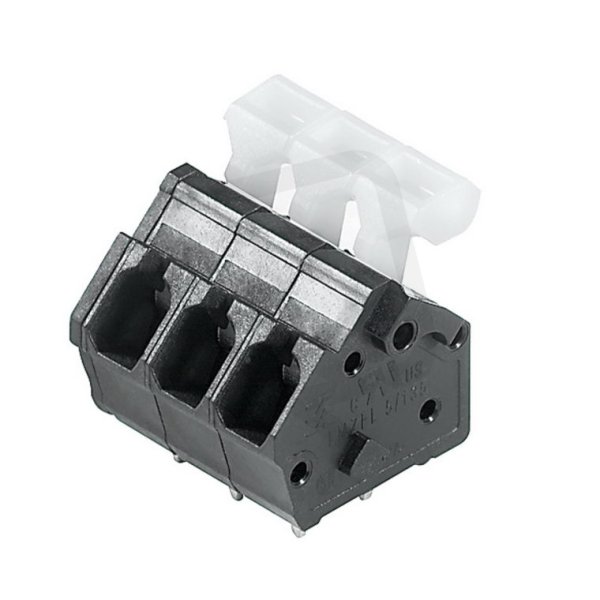

Svorka PCB LMZFL 5/6/135 3.5SW WEIDMÜLLER 1811550000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
38,33 Kč
Cena po registraci:
34,23 Kč/ks
Po registraci bez DPH:
28,29 Kč
Vaše cena s DPH:
35,65 Kč/ks
Vaše cena bez DPH:
29,46 Kč/ks
ks
Zadávejte násobky 100 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0010520
- Kód dodavatele:
- 1811550000
- EAN:
- 4032248290659
- Standardní balení:
- 100 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 24 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 5 mm
- Počet elektrických připojení:
- 6
- Pracovní teplota:
- -50-120 °C
- Připojitelný průřez laněného vodiče:
- 0,25-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,13-2,5 mm2
- Pro průřez pevného vodiče:
- 0,13-2,5 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- pružinová svorka
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 20,24 mm
Svorka PCB LMZFL 5/6/135 3.5SW WEIDMÜLLER 1811550000
Svorka PCB LMZFL 5/6/135 3.5SW WEIDMÜLLER (EAN: 4032248290659) je 6pólová svorka pro DPS s pružinovou svorkou a pájecím upevněním, umožňující připojení pevného vodiče 0,13–2,5 mm2 a lanka 0,25–1,5 mm2 při jmenovitém proudu 24 A a jmenovitém napětí 320 V.
Má modulární rozteč 5 mm, délku pinu 3,5 mm, výšku 20,24 mm, krytí IP20, izolaci z polyamidu (PA) s třídou hořlavosti UL94 V0 a provozní teplotu -50–120 °C.
Dále disponuje jmenovitým rázovým napětím 4 kV, kategorií přepětí II, počtem elektrických připojení 6 a typem připojení DPS a páskování označeným jako jiné.
Proč si vybrat tuto svorku?
- Tento produkt je Weidmüller LMZFL 5/6/135 3.5SW (kód 1811550000) a je určen pro použití v elektronických instalacích.
- Jmenovitý proud svorky je 24 A, vhodný pro střední proudová zatížení.
- Je určena pro pevné vodiče s průřezem 0,13–2,5 mm², což zajišťuje kompatibilitu s běžnými vodiči v zapojení.
- Konkrétně je svorka navržena pro montáž na desku plošných spojů (DPS), což usnadňuje integraci do PCB řešení.
- Rozteč pólů odpovídá 3,5 mm, takže je vhodná pro standardní sběrnice a rozložení komponent.
Interní název produktu
LMZFL 5/6/135 3.5SW
Podrobný popis produktu
LMZFL 5/6/135 3.5SW
Svorka PCB, 320 V, 24 A, Rozteč v mm: 5.00, 2.5 mm², Počet pólů: 6, Připojení upínací svorkou s akčním členem, Připojení pájením přetavením průchozím
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 320 V, 24 A, Rozteč v mm: 5.00, 2.5 mm², Počet pólů: 6, Připojení upínací svorkou s akčním členem, Připojení pájením přetavením průchozím
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
