Svorka PCB PS 3.50/02/90 3.5SN BK BX WEIDMÜLLER 1811180000

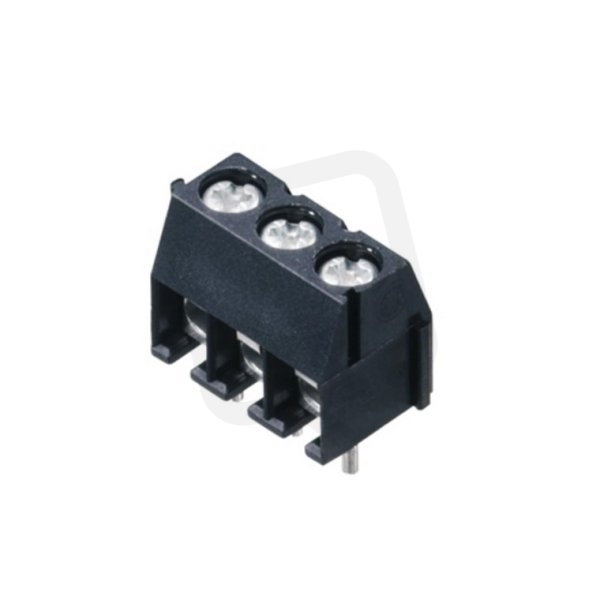

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
12,64 Kč
Cena po registraci:
11,29 Kč/ks
Po registraci bez DPH:
9,33 Kč
Vaše cena s DPH:
11,76 Kč/ks
Vaše cena bez DPH:
9,72 Kč/ks
ks
Zadávejte násobky 100 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0010483
- Kód dodavatele:
- 1811180000
- EAN:
- 4032248290161
- Standardní balení:
- 100 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 17,5 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 3,5 mm
- Počet elektrických připojení:
- 2
- Pracovní teplota:
- -50-120 °C
- Připojitelný průřez laněného vodiče:
- 0,25-0,75 mm2
- Pro průřez lanka bez koncovky:
- 0,2-1,5 mm2
- Pro průřez pevného vodiče:
- 0,2-1,5 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- konektorové připoj.
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 11,9 mm
Svorka PCB PS 3.50/02/90 3.5SN BK BX WEIDMÜLLER 1811180000
Svorka PCB PS 3.50/02/90 3.5SN BK BX WEIDMÜLLER (EAN 4032248290161) je pájecí svorka pro DPS s modulární roztečí 3,5 mm, výškou 11,9 mm a délkou pinu 3,5 mm.
Umožňuje připojení tuhého vodiče 0,2–1,5 mm², lanka bez koncovky 0,2–1,5 mm² a lanka s koncovkou 0,25–0,75 mm², při jmenovitém proudu 17,5 A a jmenovitém napětí 160 V (jmenovité rázové napětí 2,5 kV), kategorie přepětí II, stupeň znečištění 2.
Těleso z polyamidu (PA) v barvě černá, třída hořlavosti UL94 V0, krytí připojení IP20 a provozní teplota -50 až 120 °C; typ připojení: pájecí pro DPS a konektorové připojení.
Proč si vybrat tuto svorku?
- Určena pro montáž na tištěné spoje (PCB), takže ji snadno integrujete do plošných spojů.
- Má jmenovitý proud 17,5 A, vhodný pro běžné aplikace s touto hodnotou zatížení.
- Podporuje průřez pevného vodiče v rozsahu 0,2–1,5 mm², což pokryje široké spektrum vodičů.
- Disponuje roztečí 3,50 mm, odpovídající označení v názvu produktu.
- Dodávána v barvě BK (černá), pro konzistentní vzhled zapojení.
- Výrobce Weidmüller (objednací číslo 1811180000).
Interní název produktu
PS 3.5/2/90 3.5SW
Podrobný popis produktu
PS 3.50/02/90 3.5SN BK BX
Svorka PCB, 160 V, 17.5 A, Rozteč v mm: 3.50, 1.5 mm², Počet pólů: 2, Připojení s tlakovou svorkou, Připojení pájením přetavením průchozím otvorem, 90
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 160 V, 17.5 A, Rozteč v mm: 3.50, 1.5 mm², Počet pólů: 2, Připojení s tlakovou svorkou, Připojení pájením přetavením průchozím otvorem, 90
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
