Svorka PCB LX 15.00/06/90 4.5SN GY BX WEIDMÜLLER 1809870000

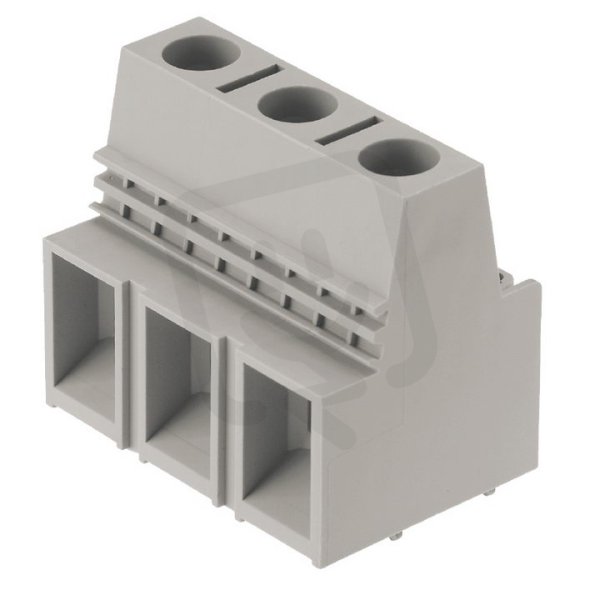

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
789,21 Kč
Cena po registraci:
704,66 Kč/ks
Po registraci bez DPH:
582,36 Kč
Vaše cena s DPH:
733,96 Kč/ks
Vaše cena bez DPH:
606,58 Kč/ks
ks
Zadávejte násobky 10 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0177689
- Kód dodavatele:
- 1809870000
- EAN:
- 4032248288519
- Standardní balení:
- 10 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- šedá
- Délka pinu:
- 4,5 mm
- Jmenovité napětí:
- 1000 V
- Jmenovité rázové napětí:
- 8 kV
- Jmenovitý proud In:
- 101 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 15 mm
- Počet elektrických připojení:
- 6
- Pracovní teplota:
- -50-120 °C
- Připojitelný průřez laněného vodiče:
- 1,5-16 mm2
- Pro průřez lanka bez koncovky:
- 1,5-25 mm2
- Pro průřez pevného vodiče:
- 1,5-16 mm2
- Průřez vícežilového připojení:
- 6-25 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ krytí (IP), připojené:
- IP10
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 41,5 mm
Svorka PCB LX 15.00/06/90 4.5SN GY BX WEIDMÜLLER 1809870000
Svorka PCB LX 15.00/06/90 4.5SN GY WEIDMÜLLER 1809870000 (EAN: 4032248288519) je modulární pájecí svorka pro DPS se 6 elektrickými připojeními a výškou 41,5 mm.
Umožňuje připojení pevného vodiče v rozsahu 1,5–16 mm2, lanka bez koncovky do 25 mm2 a vícežilové připojení 6–25 mm2; má jmenovitý proud 101 A, jmenovité napětí 1000 V, typ připojení vodiče šroubové a typ připojení DPS pájecí.
Tělo je z polyamidu (PA) v šedé barvě, třída hořlavosti UL94 V0, krytí připojené IP10, kategorie přepětí II, pracovní teplota -50 až 120 °C a modulární rozteč 15 mm.
Proč si vybrat tuto svorku PCB?
- Jmenovitý proud svorky je 101 A, vhodný pro proudově náročnější obvody.
- Pro připojení pevného vodiče je povolen průřez 1,5–16 mm², což pokrývá široké rozmezí běžných průřezů.
- Pro vícežilová připojení je doporučen průřez 6–25 mm², ideální pro svazky nebo vícežilové kabely.
- Určení montáže: PCB (určená pro osazení na plošný spoj).
- Výrobce a katalogové číslo: WEIDMÜLLER 1809870000.
Interní název produktu
LX 15.00/6/90 GR
Podrobný popis produktu
LX 15.00/06/90 4.5SN GY BX
Svorka PCB, 1000 V, 101 A, Rozteč v mm: 15.00, 25 mm², Počet pólů: 6, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 1000 V, 101 A, Rozteč v mm: 15.00, 25 mm², Počet pólů: 6, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
