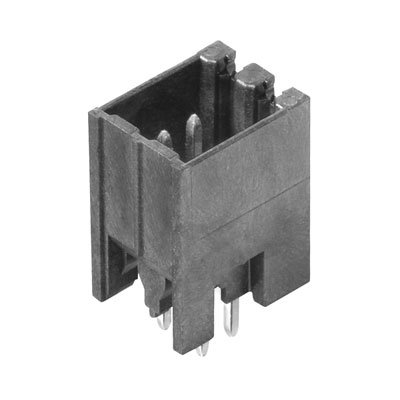

Zásuvný konektor DPS S2L-SMT 3.50/18/180G 3.5SN BK RL WEIDMÜLLER 1807840000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
200,59 Kč
Cena po registraci:
179,10 Kč/ks
Po registraci bez DPH:
148,02 Kč
Vaše cena s DPH:
186,56 Kč/ks
Vaše cena bez DPH:
154,18 Kč/ks
ks
Zadávejte násobky 175 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0010313
- Kód dodavatele:
- 1807840000
- EAN:
- 4032248279548
- Standardní balení:
- 175 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 125 V
- Jmenovité rázové napětí:
- 1,5 kV
- Jmenovitý proud In:
- 9 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polymer z tek.kryst.
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 18
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS S2L-SMT 3.50/18/180G 3.5SN BK RL WEIDMÜLLER 1807840000
Zásuvný konektor WEIDMÜLLER S2L-SMT 3.50/18/180G (EAN: 4032248279548) je pevný konektor s 18 póly a roztečí 3,5 mm, určený pro montáž pájením (THR).
Nese jmenovitý proud 9 A, jmenovité napětí 125 V a jmenovité rázové napětí 1,5 kV; má délku pinu 3,5 mm a kontakt typu kolík s povrchem pokoveným cínem, úhel kontaktu je 90° (svisle nahoru).
Těleso z polymeru z tekutých krystalů ve černé barvě splňuje třídu hořlavosti UL94 V0, pracuje v rozsahu -50 až 100 °C, je určeno pro kategorii přepětí II se stupněm znečištění 2 a nabízí flexibilní připojení k DPS.
Proč si vybrat tento zásuvný konektor?
- Tento zásuvný konektor je určen pro montáž na desku plošného spoje a nabízí 18 pólů, což umožňuje vícenásobná spojení signalizačních nebo napájecích cest.
- Je dimenzován na jmenovitý proud 9 A, takže unese běžné proudové zatížení v mnoha elektronických aplikacích.
- Elektrické připojení je řešeno jako Připojení THR, které podporuje průchodové pájení vhodné pro kombinovanou automatizovanou montáž a reflow procesy.
Interní název produktu
S2L-SMT3.5/18/180G3.5SN
Podrobný popis produktu
S2L-SMT 3.50/18/180G 3.5SN BK RL
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
