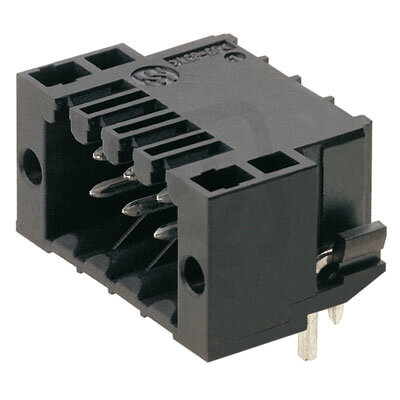

Zásuvný konektor DPS S2L-SMT 3.50/10/90LF 3.2SN BK RL WEIDMÜLLER 1807580000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
148,39 Kč
Cena po registraci:
132,50 Kč/ks
Po registraci bez DPH:
109,50 Kč
Vaše cena s DPH:
138,01 Kč/ks
Vaše cena bez DPH:
114,06 Kč/ks
ks
Zadávejte násobky 235 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0177556
- Kód dodavatele:
- 1807580000
- EAN:
- 4032248278879
- Standardní balení:
- 235 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 125 V
- Jmenovité rázové napětí:
- 1,5 kV
- Jmenovitý proud In:
- 9 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polymer z tek.kryst.
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 10
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS S2L-SMT 3.50/10/90LF 3.2SN BK RL WEIDMÜLLER 1807580000
Zásuvný konektor DPS WEIDMÜLLER S2L-SMT 3.50/10/90LF (EAN: 4032248278879) se 10 póly a roztečí 3,5 mm je určen pro připojení THR a montáž pájením na DPS.
Konektor má jmenovitý proud 9 A, jmenovité napětí 125 V, délku pinu 3,2 mm a povrch kontaktů cín; typ kontaktu: kolík, úhel 0°/180°.
Izolace z polymeru z tekutých krystalů (třída hořlavosti UL94 V0), pracovní teplota -50 až 100 °C, kategorie přepětí II a jmenovité rázové napětí 1,5 kV.
Proč si vybrat tento zásuvný konektor?
- Navržený pro přímé osazení na desku plošných spojů jako zásuvný konektor DPS.
- Má 10 pólů, což poskytuje dostatečný počet kontaktů pro vícepólová spojení.
- Je dimenzován na jmenovitý proud 9 A, vhodný pro běžné aplikace s mírným až středním odběrem.
- Provádí elektrické připojení pomocí THR připojení, kompatibilního s procesem pájení reflow.
- Vyznačuje se roztečí 3,50 mm, která ovlivňuje hustotu zapojení na DPS.
- Dodáván pod značkou Weidmüller (kód 1807580000), což usnadňuje vyhledávání náhrad nebo dokumentace.
Interní název produktu
S2L-SMT3.5/10/90LF 3.2SN
Podrobný popis produktu
S2L-SMT 3.50/10/90LF 3.2SN BK RL
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
