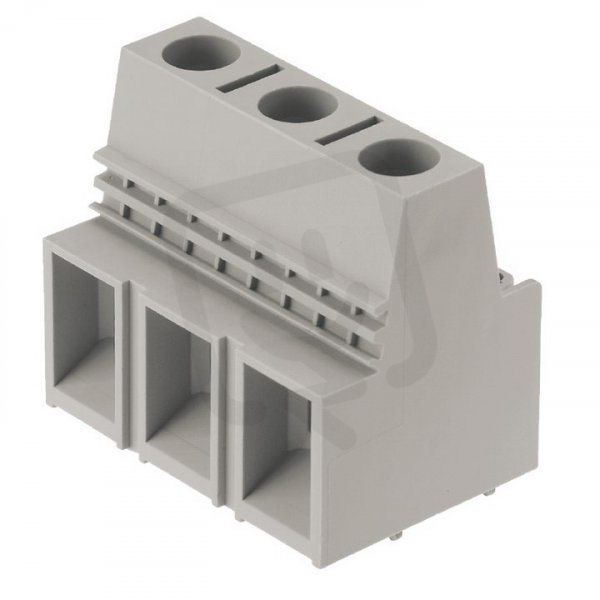

Svorka PCB LX 15.00/05/90 4.5SN GY BX WEIDMÜLLER 1806460000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
657,83 Kč
Cena po registraci:
587,35 Kč/ks
Po registraci bez DPH:
485,41 Kč
Vaše cena s DPH:
611,78 Kč/ks
Vaše cena bez DPH:
505,60 Kč/ks
ks
Zadávejte násobky 20 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0012188
- Kód dodavatele:
- 1806460000
- EAN:
- 4032248276219
- Standardní balení:
- 20 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- šedá
- Délka pinu:
- 4,5 mm
- Jmenovité napětí:
- 1000 V
- Jmenovité rázové napětí:
- 8 kV
- Jmenovitý proud In:
- 101 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 15 mm
- Počet elektrických připojení:
- 5
- Pracovní teplota:
- -50-120 °C
- Připojitelný průřez laněného vodiče:
- 1,5-16 mm2
- Pro průřez lanka bez koncovky:
- 1,5-25 mm2
- Pro průřez pevného vodiče:
- 1,5-16 mm2
- Průřez vícežilového připojení:
- 6-25 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ krytí (IP), připojené:
- IP10
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 41,5 mm
Svorka PCB LX 15.00/05/90 4.5SN GY BX WEIDMÜLLER 1806460000
Svorka PCB LX 15.00/05/90 4.5SN GY (EAN: 4032248276219) je určena pro montáž na DPS s pájecím upevněním a šroubovým připojením vodičů.
Má jmenovitý proud 101 A, jmenovité napětí 1000 V a umožňuje připojení pevného vodiče 1,5–16 mm2, vícežilového připojení 6–25 mm2 a lanka bez koncovky 1,5–25 mm2; počet elektrických připojení: 5, délka pinu: 4,5 mm, modulární rozteč: 15 mm.
Těleso z polyamidu (PA) v barvě šedá má třídu hořlavosti UL94 V0, kategorii přepětí II, jmenovité rázové napětí 8 kV, stupeň znečištění 2, krytí při připojení IP10 a provozní teplotu -50–120 °C.
Proč si vybrat tuto svorku?
- Tento typ svorky je navržen pro montáž na desku tištěných spojů (PCB).
- Umožňuje jmenovitý proud 101 A.
- Pro připojení pevného vodiče podporuje průřezy 1,5–16 mm².
- Pro vícežilové připojení podporuje průřezy 6–25 mm².
Interní název produktu
LX 15.00/5/90 GR
Podrobný popis produktu
LX 15.00/05/90 4.5SN GY BX
Svorka PCB, 1000 V, 101 A, Rozteč v mm: 15.00, 25 mm², Počet pólů: 5, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 1000 V, 101 A, Rozteč v mm: 15.00, 25 mm², Počet pólů: 5, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
