Zásuvný konektor DPS SL-SMT 3.50/07/180LF 1.5SN BK RL WEIDMÜLLER 1805280000

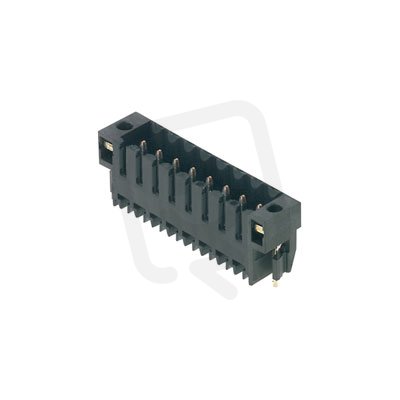

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
100,89 Kč
Cena po registraci:
90,08 Kč/ks
Po registraci bez DPH:
74,45 Kč
Vaše cena s DPH:
93,82 Kč/ks
Vaše cena bez DPH:
77,54 Kč/ks
ks
Zadávejte násobky 265 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0012097
- Kód dodavatele:
- 1805280000
- EAN:
- 4032248269549
- Standardní balení:
- 265 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 1,5 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 13 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polymer z tek.kryst.
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 7
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS SL-SMT 3.50/07/180LF 1.5SN BK RL WEIDMÜLLER 1805280000
Zásuvný konektor DPS SL-SMT 3.50/07/180LF 1.5SN BK WEIDMÜLLER (EAN: 4032248269549) je pevný konektor určený pro montáž na DPS.
Má 7 pólů, jmenovitý proud 13 A, jmenovité napětí 160 V a modulární rozteč 3,5 mm s délkou pinu 1,5 mm.
Kontakt je pokovený cínem, těleso je z polymeru (UL94 V0), má připojení THR, montuje se pájením v úhlu 90° směrem nahoru a pracuje v rozsahu -50 až 100 °C (kategorie přepětí II, stupeň znečištění 2, jmenovité rázové napětí 2,5 kV).
Proč si vybrat tento zásuvný konektor?
- Má 7 pólů, což umožňuje vícevodičové propojení na desce plošných spojů (DPS).
- Jmenovitý proud je 13 A, vhodný pro běžné signální a nízkonapěťové aplikace.
- Elektrické připojení je realizováno jako THR — průchozí vývody upravené pro reflow, které usnadňují montáž na DPS.
Interní název produktu
SL-SMT3.5/7/180LF 1.5SN
Podrobný popis produktu
SL-SMT 3.50/07/180LF 1.5SN BK RL
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
