Zásuvný konektor DPS BCZ 3.81/10/270F SN GN BX WEIDMÜLLER 1799230000

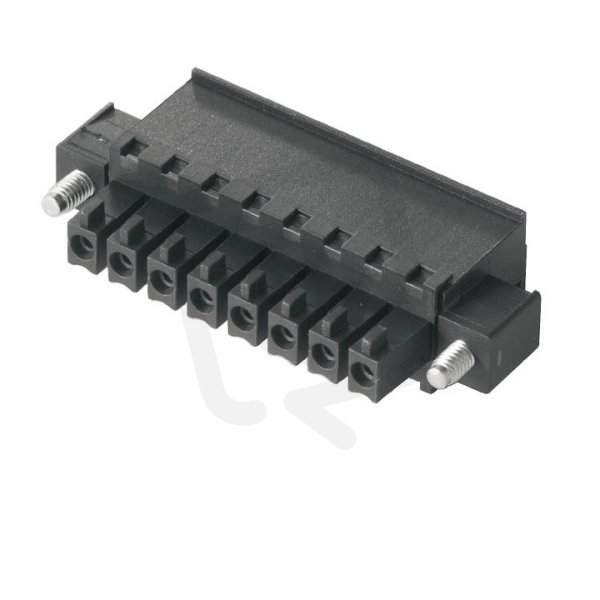

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
227,82 Kč
Cena po registraci:
203,41 Kč/ks
Po registraci bez DPH:
168,11 Kč
Vaše cena s DPH:
211,87 Kč/ks
Vaše cena bez DPH:
175,10 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0011833
- Kód dodavatele:
- 1799230000
- EAN:
- 4032248244126
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- zelená
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 17,5 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- polyamid (PA)
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 3,81 mm
- Modulární rozteč připojení:
- 3,81 mm
- Počet pólů:
- 10
- Povrch pouzdra:
- bez úpravy
- Připojitelný průřez laněného vodiče:
- 0,2-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-1,5 mm2
- Pro průřez pevného vodiče:
- 0,2-1,5 mm2
- Provozní teplota:
- -50-120 °C
- S ochranným vodičem:
- ne
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- šroubové připojení
- Typ kontaktu:
- zásuvka
- Typ krytí (IP), připojené:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 270 ° svisle dolů
Zásuvný konektor DPS BCZ 3.81/10/270F SN GN BX WEIDMÜLLER 1799230000
Zásuvný konektor DPS BCZ 3.81/10/270F SN GN (EAN 4032248244126) je zásuvka s 10 póly a modulární roztečí 3,81 mm, určený pro montáž na PCB, s jmenovitým napětím 160 V a jmenovitým proudem 17,5 A.
Má úhlové připojení kontaktu 270° svisle dolů, šroubové svorky pro vodiče 0,2–1,5 mm² (pevné i lanko), kontakty z mědi s povrchovou úpravou cín, těleso z polyamidu (PA) v zelené barvě, provozní teplotu -50 až 120 °C, třídu hořlavosti UL94 V0 a neobsahuje ochranný vodič.
Proč si vybrat tento zásuvný konektor?
- Umožňuje připojení až 10 pólů, takže je vhodný pro vícežilová propojení na DPS.
- Je dimenzován pro jmenovitý proud 17,5 A, což pokrývá středně vysoké proudové zátěže.
- Podporuje jmenovité napětí 160 V, kompatibilní s běžnými napěťovými hladinami v elektronice.
- Obsahuje zásuvný kontakt (zásuvka), který se páruje s odpovídajícím vidlicovým konektorem pro spolehlivé spojení.
- Kontakty jsou vyrobeny z mědi, což přispívá k dobré mechanické pevnosti a odolnosti proti opotřebení při častém zasouvání.
- Má úhlové provedení 270° (svisle dolů), které umožňuje vedení vodičů směrem dolů a lepší uspořádání kabeláže na DPS.
Interní název produktu
BL 3.81/10/270F SN GN
Podrobný popis produktu
BCZ 3.81/10/270F SN GN BX
Konektor PCB (vodičové připojení), 160 V, 17.5 A, Rozteč v mm: 3.81, 1.5 mm², Počet pólů: 10, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor PCB (vodičové připojení), 160 V, 17.5 A, Rozteč v mm: 3.81, 1.5 mm², Počet pólů: 10, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
