Zásuvný konektor DPS BCZ 3.81/04/270F SN GN BX WEIDMÜLLER 1799190000

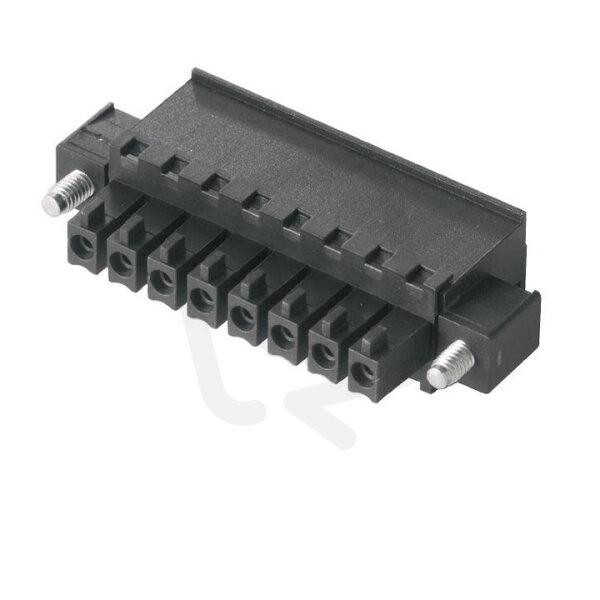

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
98,01 Kč
Cena po registraci:
87,51 Kč/ks
Po registraci bez DPH:
72,32 Kč
Vaše cena s DPH:
91,15 Kč/ks
Vaše cena bez DPH:
75,33 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0011829
- Kód dodavatele:
- 1799190000
- EAN:
- 4032248244089
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- zelená
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 17,5 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- polyamid (PA)
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 3,81 mm
- Modulární rozteč připojení:
- 3,81 mm
- Počet pólů:
- 4
- Povrch pouzdra:
- bez úpravy
- Připojitelný průřez laněného vodiče:
- 0,2-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-1,5 mm2
- Pro průřez pevného vodiče:
- 0,2-1,5 mm2
- Provozní teplota:
- -50-120 °C
- S ochranným vodičem:
- ne
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- šroubové připojení
- Typ kontaktu:
- zásuvka
- Typ krytí (IP), připojené:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 270 ° svisle dolů
Zásuvný konektor DPS BCZ 3.81/04/270F SN GN BX WEIDMÜLLER 1799190000
Zásuvný konektor DPS BCZ 3.81/04/270F SN GN WEIDMÜLLER 1799190000 (EAN: 4032248244089) je zásuvka pro DPS se 4 póly, modulární roztečí 3,81 mm a jmenovitým napětím 160 V při jmenovitém proudu 17,5 A, určená pro úhlové připojení vodiče 270° svisle dolů.
Těleso je z polyamidu (PA) v barvě zelená, kontakty z mědi s povrchovou úpravou cín a elektrické připojení je šroubové pro pevné i lankové vodiče 0,2–1,5 mm².
Konektor má provozní teplotu -50 až 120 °C, jmenovité rázové napětí 2,5 kV, kategorii přepětí III, třídu hořlavosti izolace UL94 V0 a je dodáván bez ochranného vodiče (stupeň znečištění 2).
Proč si vybrat tento konektor?
- Jedná se o zásuvku určenou pro připojení vodičů na DPS.
- Má 4 póly, vhodné pro připojení čtyř vodičů.
- Je určen pro jmenovité napětí 160 V.
- Navržen pro jmenovitý proud 17,5 A.
- Kontakty jsou z mědi, která poskytuje dobré mechanické vlastnosti, například tvarovatelnost a odolnost proti opotřebení.
- Poskytuje úhlové připojení 270° (svisle dolů), což usnadňuje vedení vodičů na desce plošných spojů.
Interní název produktu
BL 3.81/4/270F SN GN
Podrobný popis produktu
BCZ 3.81/04/270F SN GN BX
Konektor PCB (vodičové připojení), 160 V, 17.5 A, Rozteč v mm: 3.81, 1.5 mm², Počet pólů: 4, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor PCB (vodičové připojení), 160 V, 17.5 A, Rozteč v mm: 3.81, 1.5 mm², Počet pólů: 4, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
