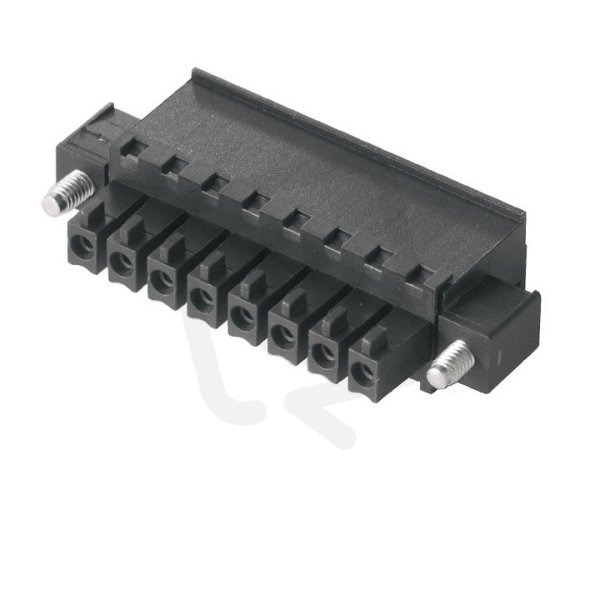

Zásuvný konektor DPS BCZ 3.81/16/270F SN BK BX WEIDMÜLLER 1799160000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
357,89 Kč
Cena po registraci:
319,55 Kč/ks
Po registraci bez DPH:
264,09 Kč
Vaše cena s DPH:
332,85 Kč/ks
Vaše cena bez DPH:
275,08 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0011826
- Kód dodavatele:
- 1799160000
- EAN:
- 4032248244058
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 17,5 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- polyamid (PA)
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 3,81 mm
- Modulární rozteč připojení:
- 3,81 mm
- Počet pólů:
- 16
- Povrch pouzdra:
- bez úpravy
- Připojitelný průřez laněného vodiče:
- 0,2-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-1,5 mm2
- Pro průřez pevného vodiče:
- 0,2-1,5 mm2
- Provozní teplota:
- -50-120 °C
- S ochranným vodičem:
- ne
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- šroubové připojení
- Typ kontaktu:
- zásuvka
- Typ krytí (IP), připojené:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 270 ° svisle dolů
Zásuvný konektor DPS BCZ 3.81/16/270F SN BK BX WEIDMÜLLER 1799160000
Zásuvný konektor DPS BCZ 3.81/16/270F od WEIDMÜLLER (EAN: 4032248244058) je určen pro montáž na PCB s úhlovým připojením 270° svisle dolů a 16 póly.
Má jmenovité napětí 160 V, jmenovitý proud 17,5 A, krok kontaktů 3,81 mm a šroubové připojení pro vodiče o průřezu 0,2–1,5 mm2 (pevné i lanko); kontakt je z mědi s cínovým povrchem.
Těleso je z polyamidu (PA) v černé barvě, splňuje třídu hořlavosti UL94 V0, má provozní teplotu -50–120 °C a patří do kategorie přepětí III.
Proč si vybrat tento zásuvný konektor?
- Plastové těleso v černé barvě poskytuje kompaktní a nenápadné řešení montáže.
- Obsahuje 16 pólů, vhodné pro připojení více vodičů v jedné jednotce.
- Je dimenzován pro jmenovité napětí 160 V, což odpovídá běžným rozhraním nízkého napětí.
- Jmenovitý proud je 17,5 A, určený pro aplikace s mírně vyšší zátěží.
- Má kontakt typu zásuvka, takže se hodí do sestav s odpovídajícími zástrčkami.
- Kontakty z mědi poskytují dobré mechanické vlastnosti a odolnost proti opotřebení; úhlové připojení 270° svisle dolů umožňuje příznivé směrování vodičů.
Interní název produktu
BL 3.81/16/270F SN SW
Podrobný popis produktu
BCZ 3.81/16/270F SN BK BX
Konektor PCB (vodičové připojení), 160 V, 17.5 A, Rozteč v mm: 3.81, 1.5 mm², Počet pólů: 16, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor PCB (vodičové připojení), 160 V, 17.5 A, Rozteč v mm: 3.81, 1.5 mm², Počet pólů: 16, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
