Zásuvný konektor DPS BCZ 3.81/03/90F SN GN BX WEIDMÜLLER 1798860000

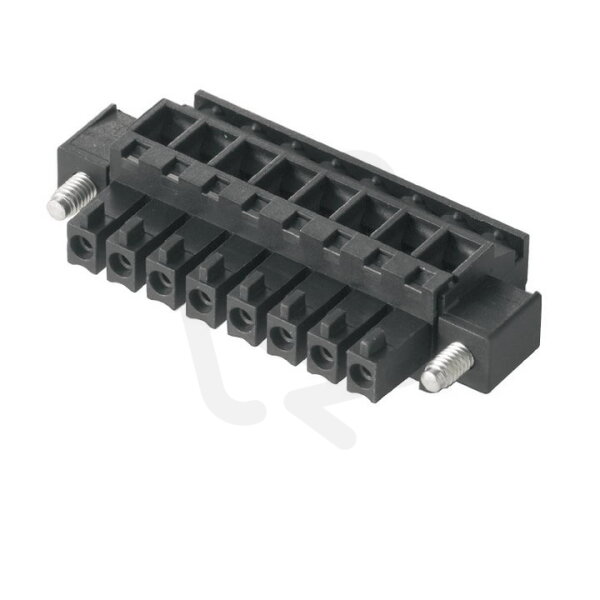

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
76,28 Kč
Cena po registraci:
68,11 Kč/ks
Po registraci bez DPH:
56,29 Kč
Vaše cena s DPH:
70,94 Kč/ks
Vaše cena bez DPH:
58,63 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0177498
- Kód dodavatele:
- 1798860000
- EAN:
- 4032248243549
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- zelená
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 17,5 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- polyamid (PA)
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 3,81 mm
- Modulární rozteč připojení:
- 3,81 mm
- Počet pólů:
- 3
- Povrch pouzdra:
- bez úpravy
- Připojitelný průřez laněného vodiče:
- 0,2-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-1,5 mm2
- Pro průřez pevného vodiče:
- 0,2-1,5 mm2
- Provozní teplota:
- -50-120 °C
- S ochranným vodičem:
- ne
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- šroubové připojení
- Typ kontaktu:
- zásuvka
- Typ krytí (IP), připojené:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 90° svisle nahoru
Zásuvný konektor DPS BCZ 3.81/03/90F SN GN BX WEIDMÜLLER 1798860000
Zásuvný konektor DPS BCZ 3.81/03/90F SN GN WEIDMÜLLER (EAN: 4032248243549) je 3pólový zásuvný konektor pro DPS s roztečí kontaktů 3,81 mm a úhlovým připojením 90°.
Má plastové těleso z polyamidu (PA) v zelené barvě, kontakty z mědi s cínovým povrchem a šroubové připojení s typem připojení flexibilní koncovky (PCB), vhodné pro vodiče i lanka 0,2–1,5 mm².
Jmenovitě je určen pro 160 V a 17,5 A, s provozní teplotou -50 až 120 °C, třídou hořlavosti UL94 V0, kategorií přepětí III a jmenovitým rázovým napětím 2,5 kV.
Proč si vybrat tento zásuvný konektor?
- Nabízí 3 póly pro připojení více vodičů na DPS.
- Je určen pro jmenovité napětí 160 V, vhodné pro běžné aplikace nízkého napětí.
- Umožňuje jmenovitý proud až 17,5 A na pól.
- Jedná se o zásuvný kontakt, který usnadňuje opakované zapojování a odpojování.
- Kontakty z mědi poskytují pevné mechanické vlastnosti a spolehlivé zasunutí.
- Má úhlové připojení 90° se směrem kontaktů svisle nahoru, což šetří místo na desce plošného spoje.
Interní název produktu
BL 3.81/3/90F SN GN
Podrobný popis produktu
BCZ 3.81/03/90F SN GN BX
Konektor PCB (vodičové připojení), 160 V, 17.5 A, Rozteč v mm: 3.81, 1.5 mm², Počet pólů: 3, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor PCB (vodičové připojení), 160 V, 17.5 A, Rozteč v mm: 3.81, 1.5 mm², Počet pólů: 3, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
