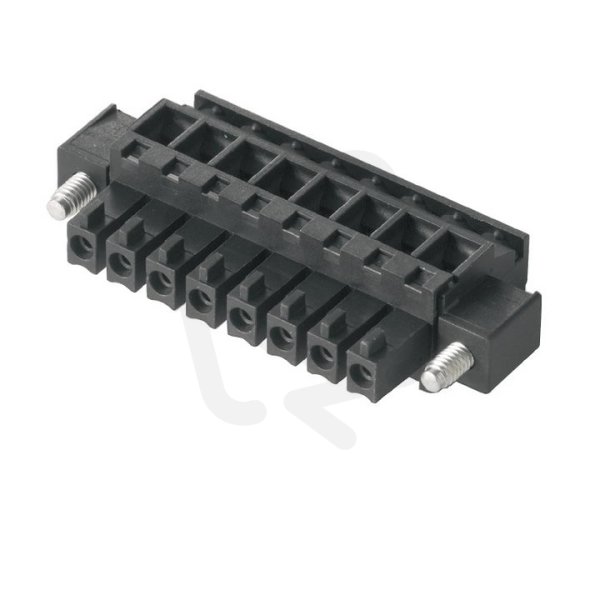

Zásuvný konektor DPS BCZ 3.81/16/90F SN BK BX WEIDMÜLLER 1798840000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
357,89 Kč
Cena po registraci:
319,55 Kč/ks
Po registraci bez DPH:
264,09 Kč
Vaše cena s DPH:
332,85 Kč/ks
Vaše cena bez DPH:
275,08 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0177496
- Kód dodavatele:
- 1798840000
- EAN:
- 4032248243525
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 17,5 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- polyamid (PA)
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 3,81 mm
- Modulární rozteč připojení:
- 3,81 mm
- Počet pólů:
- 16
- Povrch pouzdra:
- bez úpravy
- Připojitelný průřez laněného vodiče:
- 0,2-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-1,5 mm2
- Pro průřez pevného vodiče:
- 0,2-1,5 mm2
- Provozní teplota:
- -50-120 °C
- S ochranným vodičem:
- ne
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- šroubové připojení
- Typ kontaktu:
- zásuvka
- Typ krytí (IP), připojené:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 90° svisle nahoru
Zásuvný konektor DPS BCZ 3.81/16/90F SN BK BX WEIDMÜLLER 1798840000
Zásuvný konektor DPS BCZ 3.81/16/90F SN BK (EAN: 4032248243525) je 16-pólový pravý úhlový konektor pro DPS s roztečí kontaktů 3,81 mm.
Má jmenovité napětí 160 V, jmenovitý proud 17,5 A a jmenovité rázové napětí 2,5 kV, připojuje se pomocí šroubového připojení a je vhodný pro vodiče o průřezu 0,2–1,5 mm² (pevné i laněné).
Tělo z polyamidu (PA) v černé barvě s kontakty z mědi potaženými cínem, provozní teplota -50 až 120 °C, kategorie přepětí III, stupeň znečištění 2, třída hořlavosti UL94 V0 a bez ochranného vodiče.
Proč si vybrat tento zásuvný konektor?
- Těleso je z plastu v černém provedení, což usnadňuje zapracování do desky plošných spojů.
- Má 16 pólů pro připojení více vodičů na DPS.
- Je určen pro jmenovité napětí 160 V.
- Jmenovitý proud 17,5 A umožňuje zatížení odpovídající běžným aplikacím.
- Jde o zásuvku s úhlovým připojením vodiče 90° svisle nahoru, vhodnou pro kompaktní orientaci vodičů.
- Kontakty z mědi nabízejí dobrou mechanickou odolnost a pevnost při opakovaném zasouvání.
Interní název produktu
BL 3.81/16/90F SN SW
Podrobný popis produktu
BCZ 3.81/16/90F SN BK BX
Konektor PCB (vodičové připojení), 160 V, 17.5 A, Rozteč v mm: 3.81, 1.5 mm², Počet pólů: 16, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor PCB (vodičové připojení), 160 V, 17.5 A, Rozteč v mm: 3.81, 1.5 mm², Počet pólů: 16, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
