Zásuvný konektor DPS BCZ 3.81/12/90F SN BK BX WEIDMÜLLER 1798830000

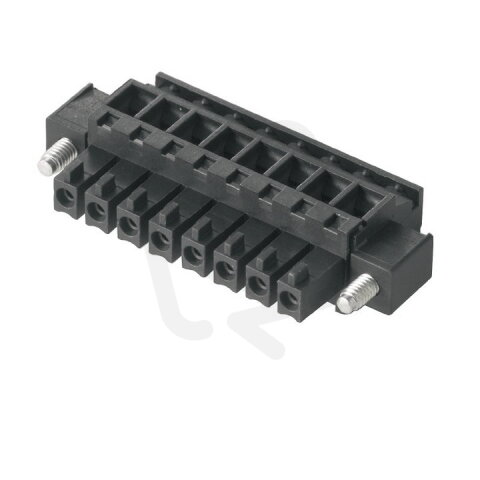

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
271,26 Kč
Cena po registraci:
242,19 Kč/ks
Po registraci bez DPH:
200,16 Kč
Vaše cena s DPH:
252,27 Kč/ks
Vaše cena bez DPH:
208,49 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0177495
- Kód dodavatele:
- 1798830000
- EAN:
- 4032248243518
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 17,5 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- polyamid (PA)
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 3,81 mm
- Modulární rozteč připojení:
- 3,81 mm
- Počet pólů:
- 12
- Povrch pouzdra:
- bez úpravy
- Připojitelný průřez laněného vodiče:
- 0,2-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-1,5 mm2
- Pro průřez pevného vodiče:
- 0,2-1,5 mm2
- Provozní teplota:
- -50-120 °C
- S ochranným vodičem:
- ne
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- šroubové připojení
- Typ kontaktu:
- zásuvka
- Typ krytí (IP), připojené:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 90° svisle nahoru
Zásuvný konektor DPS BCZ 3.81/12/90F SN BK BX WEIDMÜLLER 1798830000
Zásuvný konektor DPS BCZ 3.81/12/90F SN BK WEIDMÜLLER (EAN 4032248243518) je úhlový 12pólový zásuvný modul s modulární roztečí 3,81 mm a orientací kontaktů 90° svisle nahoru.
Elektrické parametry zahrnují jmenovité napětí 160 V, jmenovitý proud 17,5 A, jmenovité rázové napětí 2,5 kV a kategorii přepětí III, kontakty jsou z mědi s povrchovou úpravou cín.
Připojení je šroubové pro pevné i laněné vodiče s průřezem 0,2–1,5 mm², těleso z polyamidu (PA) v barvě černá, provozní teplota -50–120 °C, třída hořlavosti UL94 V0 a konektor je bez ochranného vodiče.
Proč si vybrat tento zásuvný konektor?
- Těleso je vyrobeno z plastu.
- Obsahuje 12 pólů, což umožňuje připojení více vodičů v kompaktním provedení.
- Jmenovité napětí činí 160 V, vhodné pro aplikace s tímto napětím.
- Jmenovitý proud je 17,5 A, což určuje maximální zatížitelnost kontaktů.
- Jedná se o zásuvku, tedy typ kontaktu určený pro zasunutí protikusu.
- Kontakty jsou z mědi, která zajišťuje dobré mechanické vlastnosti a odolnost proti opotřebení při častém zapojování.
Interní název produktu
BL 3.81/12/90F SN SW
Podrobný popis produktu
BCZ 3.81/12/90F SN BK BX
Konektor PCB (vodičové připojení), 160 V, 17.5 A, Rozteč v mm: 3.81, 1.5 mm², Počet pólů: 12, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor PCB (vodičové připojení), 160 V, 17.5 A, Rozteč v mm: 3.81, 1.5 mm², Počet pólů: 12, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
