Zásuvný konektor DPS BCZ 3.81/06/90 SN GN BX WEIDMÜLLER 1798730000

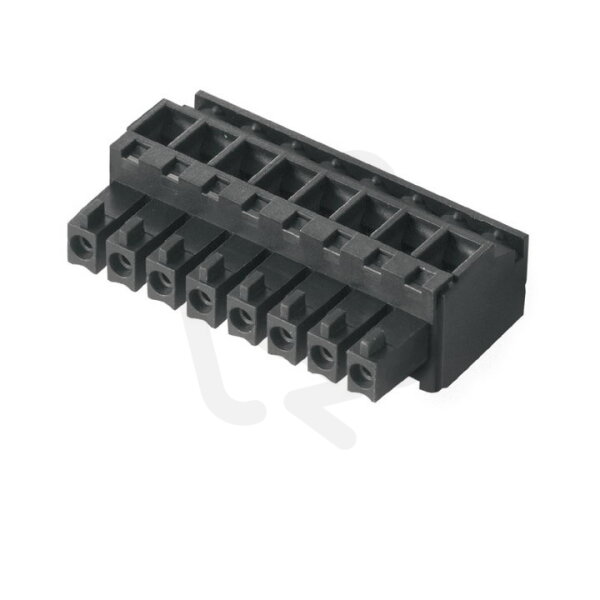

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
130,08 Kč
Cena po registraci:
116,14 Kč/ks
Po registraci bez DPH:
95,98 Kč
Vaše cena s DPH:
120,98 Kč/ks
Vaše cena bez DPH:
99,98 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0177485
- Kód dodavatele:
- 1798730000
- EAN:
- 4032248243419
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- zelená
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 17,5 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- polyamid (PA)
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 3,81 mm
- Modulární rozteč připojení:
- 3,81 mm
- Počet pólů:
- 6
- Povrch pouzdra:
- bez úpravy
- Připojitelný průřez laněného vodiče:
- 0,2-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-1,5 mm2
- Pro průřez pevného vodiče:
- 0,2-1,5 mm2
- Provozní teplota:
- -50-120 °C
- S ochranným vodičem:
- ne
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- šroubové připojení
- Typ kontaktu:
- zásuvka
- Typ krytí (IP), připojené:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 90° svisle nahoru
Zásuvný konektor DPS BCZ 3.81/06/90 SN GN BX WEIDMÜLLER 1798730000
Zásuvný konektor DPS BCZ 3.81/06/90 SN GN (EAN: 4032248243419) má 6 pólů a modulární rozteč 3,81 mm pro přímé osazení na PCB; těleso je z plastu a je zelené.
Kontakty z mědi s cínovým povrchem, šroubové připojení a úhlové provedení 90° svisle nahoru umožňují připojení vodičů 0,2–1,5 mm² při jmenovitém napětí 160 V a proudu 17,5 A; izolační materiál je polyamid (PA) s třídou hořlavosti UL94 V0 a provozní teplotou -50–120 °C.
Konektor nemá ochranný vodič, je určen pro přepěťovou kategorii III a jmenovité rázové napětí činí 2,5 kV.
Proč si vybrat tento zásuvný konektor?
- Je navržen jako zásuvka určená pro zásuvné spojení na desce plošných spojů.
- Nabízí 6 pólů pro připojení více vodičů v kompaktním uspořádání.
- Je vhodný pro aplikace do 160 V a pro jmenovitý proud 17,5 A.
- Kontakty jsou z mědi, která poskytuje dobrou mechanickou pevnost a odolnost proti opotřebení při opakovaných zapojeních.
- Umožňuje úhlové připojení 90° svisle nahoru, což usnadňuje vedení vodičů a montáž v omezených prostorech.
- Těleso z plastu zajišťuje nízkou hmotnost a odolnost vůči mechanickému namáhání.
Interní název produktu
BL 3.81/6/90 SN GN
Podrobný popis produktu
BCZ 3.81/06/90 SN GN BX
Konektor PCB (vodičové připojení), 160 V, 17.5 A, Rozteč v mm: 3.81, 1.5 mm², Počet pólů: 6, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor PCB (vodičové připojení), 160 V, 17.5 A, Rozteč v mm: 3.81, 1.5 mm², Počet pólů: 6, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
