Zásuvný konektor DPS BCZ 3.81/03/90 SN GN BX WEIDMÜLLER 1798690000

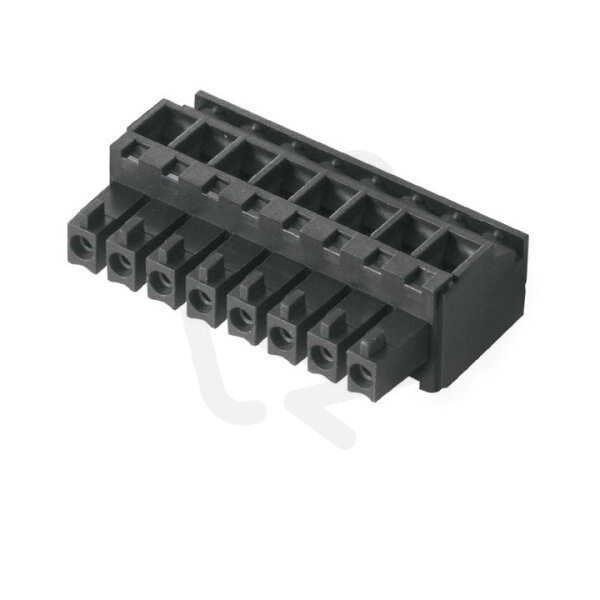

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
65,05 Kč
Cena po registraci:
58,08 Kč/ks
Po registraci bez DPH:
48,00 Kč
Vaše cena s DPH:
60,50 Kč/ks
Vaše cena bez DPH:
50,00 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0011780
- Kód dodavatele:
- 1798690000
- EAN:
- 4032248243280
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- zelená
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 17,5 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- polyamid (PA)
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 3,81 mm
- Modulární rozteč připojení:
- 3,81 mm
- Počet pólů:
- 3
- Povrch pouzdra:
- bez úpravy
- Připojitelný průřez laněného vodiče:
- 0,2-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-1,5 mm2
- Pro průřez pevného vodiče:
- 0,2-1,5 mm2
- Provozní teplota:
- -50-120 °C
- S ochranným vodičem:
- ne
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- šroubové připojení
- Typ kontaktu:
- zásuvka
- Typ krytí (IP), připojené:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 90° svisle nahoru
Zásuvný konektor DPS BCZ 3.81/03/90 SN GN BX WEIDMÜLLER 1798690000
Zásuvný konektor DPS BCZ 3.81/03/90 SN GN WEIDMÜLLER 1798690000 (EAN 4032248243280) je 3pólový zásuvný konektor pro DPS s modulární roztečí 3,81 mm a plastovým tělesem v barvě zelené.
Má jmenovité napětí 160 V a jmenovitý proud 17,5 A, připojuje se šroubovým způsobem s úhlovým vedením vodiče 90° svisle nahoru a je určen pro průřezy vodičů 0,2–1,5 mm² (pevné i lankové).
Kontakty jsou z mědi s povrchovou úpravou cín, izolace je z polyamidu (PA), těleso je z plastu, provozní teplota je -50 až 120 °C, třída hořlavosti UL94 V0 a konektor je bez ochranného vodiče.
Proč si vybrat tento zásuvný konektor?
- Jedná se o kontakt typu zásuvka, který se běžně používá pro snadné spojení vodičů se DPS.
- Konektor disponuje 3 póly, vhodnými pro třívodičová zapojení na desce plošných spojů.
- Je dimenzován pro jmenovité napětí 160 V, odpovídající běžným aplikacím na DPS.
- Umožňuje proudové zatížení až 17,5 A, což pokrývá nároky mnoha obvodů.
- Kontakty z mědi poskytují vysokou pevnost, pružnost a odolnost proti mechanickému opotřebení.
- Pro montáž na desku je navrženo úhlové připojení 90° svisle nahoru, které šetří místo a usnadňuje vedení kabelů.
Interní název produktu
BL 3.81/3/90 SN GN
Podrobný popis produktu
BCZ 3.81/03/90 SN GN BX
Konektor PCB (vodičové připojení), 160 V, 17.5 A, Rozteč v mm: 3.81, 1.5 mm², Počet pólů: 3, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor PCB (vodičové připojení), 160 V, 17.5 A, Rozteč v mm: 3.81, 1.5 mm², Počet pólů: 3, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
