Zásuvný konektor DPS BCZ 3.81/12/90 SN BK BX WEIDMÜLLER 1798630000

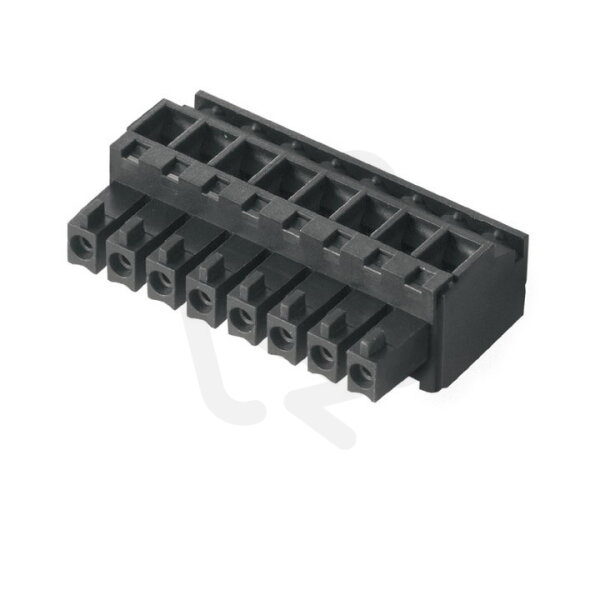

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
260,02 Kč
Cena po registraci:
232,16 Kč/ks
Po registraci bez DPH:
191,87 Kč
Vaše cena s DPH:
241,82 Kč/ks
Vaše cena bez DPH:
199,85 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0011775
- Kód dodavatele:
- 1798630000
- EAN:
- 4032248243259
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 17,5 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- polyamid (PA)
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 3,81 mm
- Modulární rozteč připojení:
- 3,81 mm
- Počet pólů:
- 12
- Povrch pouzdra:
- bez úpravy
- Připojitelný průřez laněného vodiče:
- 0,2-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-1,5 mm2
- Pro průřez pevného vodiče:
- 0,2-1,5 mm2
- Provozní teplota:
- -50-120 °C
- S ochranným vodičem:
- ne
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- šroubové připojení
- Typ kontaktu:
- zásuvka
- Typ krytí (IP), připojené:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 90° svisle nahoru
Zásuvný konektor DPS BCZ 3.81/12/90 SN BK BX WEIDMÜLLER 1798630000
Zásuvný konektor DPS BCZ 3.81/12/90 SN BK BX WEIDMÜLLER (EAN 4032248243259) má 12 pólů, plastové těleso v černé barvě a modulární rozteč 3,81 mm, určený pro montáž na PCB.
Podporuje jmenovité napětí 160 V a jmenovitý proud 17,5 A, disponuje měděnými kontakty s cínovým povrchem, šroubovým připojením s úhlem 90°, připojitelné průřezy vodičů 0,2–1,5 mm², provozní teplota -50 až 120 °C a S ochranným vodičem: ne; izolace z polyamidu (PA) splňuje UL94 V0.
Proč si vybrat tento zásuvný konektor?
- Má 12 pólů pro připojení více vodičů v jednom konektoru.
- Je určen pro jmenovitý proud 17,5 A, vhodný pro odpovídající proudová zatížení.
- Je určen pro jmenovité napětí 160 V, které odpovídá běžným aplikacím na DPS.
- Typ kontaktu je zásuvka, která usnadňuje zásuvné spojení a manipulaci.
- Kontakty jsou z mědi, což zajišťuje dobrou pevnost a odolnost proti opotřebení.
- Umožňuje připojení vodičů pod úhlem 90° (svisle nahoru), což usnadňuje vedení kabeláže na desce.
Interní název produktu
BL 3.81/12/90 SN SW
Podrobný popis produktu
BCZ 3.81/12/90 SN BK BX
Konektor PCB (vodičové připojení), 160 V, 17.5 A, Rozteč v mm: 3.81, 1.5 mm², Počet pólů: 12, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor PCB (vodičové připojení), 160 V, 17.5 A, Rozteč v mm: 3.81, 1.5 mm², Počet pólů: 12, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
