Zásuvný konektor DPS BCZ 3.81/02/90 SN BK BX WEIDMÜLLER 1798500000

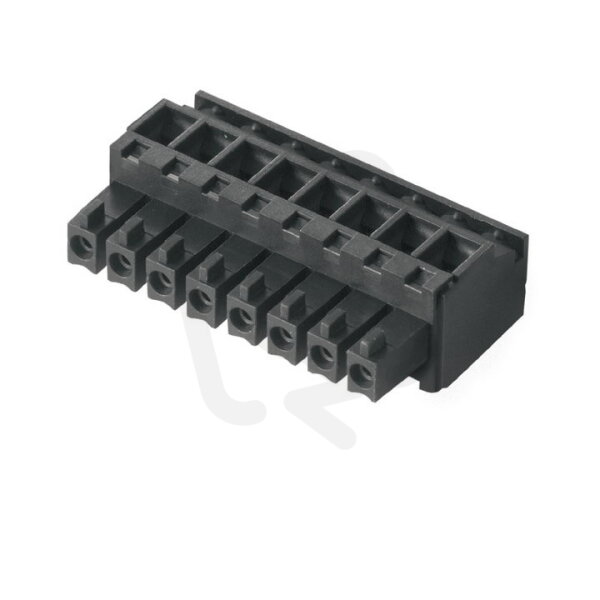

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
43,32 Kč
Cena po registraci:
38,67 Kč/ks
Po registraci bez DPH:
31,96 Kč
Vaše cena s DPH:
40,28 Kč/ks
Vaše cena bez DPH:
33,29 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0011762
- Kód dodavatele:
- 1798500000
- EAN:
- 4032248243006
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 17,5 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- polyamid (PA)
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 3,81 mm
- Modulární rozteč připojení:
- 3,81 mm
- Počet pólů:
- 2
- Povrch pouzdra:
- bez úpravy
- Připojitelný průřez laněného vodiče:
- 0,2-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-1,5 mm2
- Pro průřez pevného vodiče:
- 0,2-1,5 mm2
- Provozní teplota:
- -50-120 °C
- S ochranným vodičem:
- ne
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- šroubové připojení
- Typ kontaktu:
- zásuvka
- Typ krytí (IP), připojené:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 90° svisle nahoru
Zásuvný konektor DPS BCZ 3.81/02/90 SN BK BX WEIDMÜLLER 1798500000
Zásuvný konektor DPS BCZ 3.81/02/90 SN BK (Weidmüller 1798500000, EAN 4032248243006) je 2pólový zásuvkový konektor určený pro montáž na plošný spoj s roztečí kontaktů 3,81 mm.
Má plastové těleso v barvě černé, kontakty z mědi s povrchovou úpravou cín a nabízí šroubové elektrické připojení s úhlovým vývodem kontaktu 90° svisle nahoru, jmenovité hodnoty jsou 160 V a 17,5 A.
Podporuje připojení vodičů i lanek v rozsahu 0,2–1,5 mm², provozní teplotu -50 až 120 °C, izolace je z polyamidu (PA) a třída hořlavosti dle UL94 je V0.
Proč si vybrat tento zásuvný konektor?
- Má 2 póly, vhodné pro jednoduché dvouvodičové zapojení.
- Je určeno pro jmenovité napětí 160 V, vhodné pro nízkonapěťové aplikace.
- Jmenovitý proud je 17,5 A, což určuje jeho proudovou zatížitelnost.
- Kontakt je proveden jako zásuvka, kompatibilní s odpovídajícími vidlicemi.
- Umožňuje 90° úhlové připojení (svisle nahoru) pro úsporu místa na DPS a pohodlné vedení vodičů.
- Kontakty jsou vyrobeny z mědi, která poskytuje dobré mechanické vlastnosti a odolnost proti opotřebení.
Interní název produktu
BL 3.81/2/90 SN SW
Podrobný popis produktu
BCZ 3.81/02/90 SN BK BX
Konektor PCB (vodičové připojení), 160 V, 17.5 A, Rozteč v mm: 3.81, 1.5 mm², Počet pólů: 2, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor PCB (vodičové připojení), 160 V, 17.5 A, Rozteč v mm: 3.81, 1.5 mm², Počet pólů: 2, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
