Zásuvný konektor DPS BCZ 3.81/03/270F SN BK BX WEIDMÜLLER 1798180000

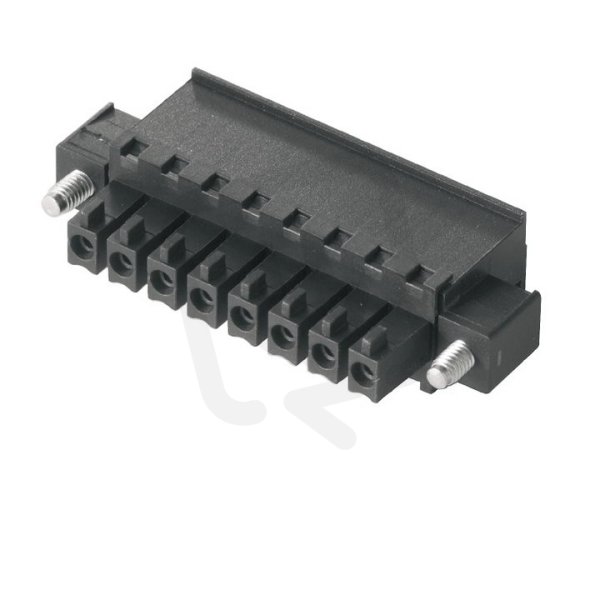

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
76,28 Kč
Cena po registraci:
68,11 Kč/ks
Po registraci bez DPH:
56,29 Kč
Vaše cena s DPH:
70,94 Kč/ks
Vaše cena bez DPH:
58,63 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0011752
- Kód dodavatele:
- 1798180000
- EAN:
- 4032248241378
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 17,5 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- polyamid (PA)
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 3,81 mm
- Modulární rozteč připojení:
- 3,81 mm
- Počet pólů:
- 3
- Povrch pouzdra:
- bez úpravy
- Připojitelný průřez laněného vodiče:
- 0,2-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-1,5 mm2
- Pro průřez pevného vodiče:
- 0,2-1,5 mm2
- Provozní teplota:
- -50-120 °C
- S ochranným vodičem:
- ne
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- šroubové připojení
- Typ kontaktu:
- zásuvka
- Typ krytí (IP), připojené:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 270 ° svisle dolů
Zásuvný konektor DPS BCZ 3.81/03/270F SN BK BX WEIDMÜLLER 1798180000
Zásuvný konektor DPS BCZ 3.81/03/270F SN BK BX WEIDMÜLLER (EAN 4032248241378) je třípólová zásuvka pro DPS s roztečí 3,81 mm.
Má jmenovité napětí 160 V, jmenovitý proud 17,5 A, kontakty z mědi s povrchovou úpravou cín a těleso z polyamidu (PA) v černé, připojuje se šroubově a úhlově 270° svisle dolů.
Podporuje vodiče 0,2–1,5 mm2 (pevné i lanko), má provozní teplotu -50–120 °C, třídu hořlavosti UL94 V0, kategorii přepětí III a je bez ochranného vodiče.
Proč si vybrat tento zásuvný konektor?
- Navržený pro tři póly, což umožňuje připojení tří vodičů v kompaktním uspořádání.
- Určené jmenovité napětí 160 V pro běžné nízkonapěťové aplikace na DPS.
- Uvedený jmenovitý proud 17,5 A pro přenos vyšších proudových zatížení v malém provedení.
- Má zásuvkový typ kontaktu pro snadné zasouvání a vyjímání připojených vodičů.
- Kontakty z mědi poskytují dobré mechanické vlastnosti, zejména odolnost proti opotřebení a tvarovou stálost.
- Úhlové připojení 270° (svisle dolů) umožňuje kompaktní orientaci na DPS a vhodné směřování vodičů.
Interní název produktu
BL 3.81/3/270F SN SW
Podrobný popis produktu
BCZ 3.81/03/270F SN BK BX
Konektor PCB (vodičové připojení), 160 V, 17.5 A, Rozteč v mm: 3.81, 1.5 mm², Počet pólů: 3, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor PCB (vodičové připojení), 160 V, 17.5 A, Rozteč v mm: 3.81, 1.5 mm², Počet pólů: 3, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
