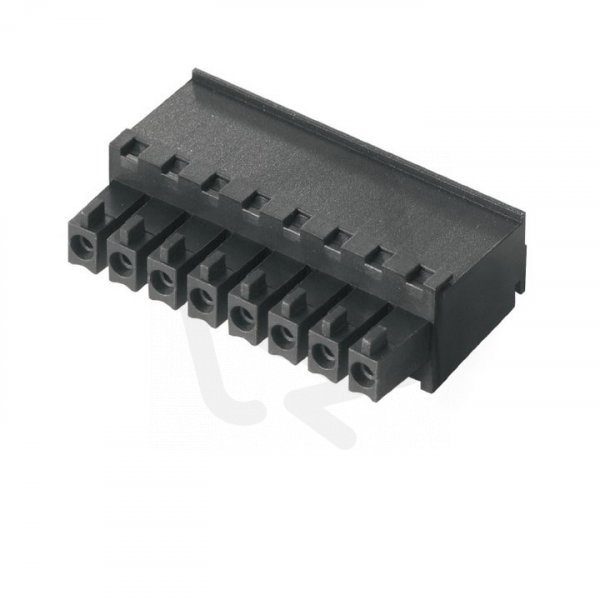

Zásuvný konektor DPS BCZ 3.81/08/270 SN BK BX WEIDMÜLLER 1798170000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
173,25 Kč
Cena po registraci:
154,69 Kč/ks
Po registraci bez DPH:
127,84 Kč
Vaše cena s DPH:
161,12 Kč/ks
Vaše cena bez DPH:
133,16 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0011751
- Kód dodavatele:
- 1798170000
- EAN:
- 4032248241361
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 17,5 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- polyamid (PA)
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 3,81 mm
- Modulární rozteč připojení:
- 3,81 mm
- Počet pólů:
- 8
- Povrch pouzdra:
- bez úpravy
- Připojitelný průřez laněného vodiče:
- 0,2-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-1,5 mm2
- Pro průřez pevného vodiče:
- 0,2-1,5 mm2
- Provozní teplota:
- -50-120 °C
- S ochranným vodičem:
- ne
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- šroubové připojení
- Typ kontaktu:
- zásuvka
- Typ krytí (IP), připojené:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 270 ° svisle dolů
Zásuvný konektor DPS BCZ 3.81/08/270 SN BK BX WEIDMÜLLER 1798170000
Zásuvný konektor DPS BCZ 3.81/08/270 SN BK BX WEIDMÜLLER 1798170000 (EAN: 4032248241361) je úhlová zásuvka určená pro montáž na DPS s 8 póly a modulární roztečí 3,81 mm.
Má jmenovité napětí 160 V, jmenovitý proud 17,5 A a kategorii přepětí III, přičemž úhlové připojení vodiče je 270° (svisle dolů).
Těleso je z polyamidu (PA), kontakty z mědi s povrchovou úpravou cín, nabízí šroubové připojení pro vodiče 0,2–1,5 mm² (pevné i laněné) a provozní teplotu -50–120 °C při třídě hořlavosti UL94 V0.
Proč zvolit tento zásuvný konektor pro DPS?
- Konektor je navržen jako zásuvka pro přímé osazení na DPS.
- Poskytuje 8 pólů pro vícepinová zapojení.
- Má jmenovitý proud 17,5 A při jmenovitém napětí 160 V, vhodné pro běžné napájecí a signálové obvody.
- Kontakty vyrobené z mědi nabízejí dobrou mechanickou pevnost a odolnost proti opotřebení.
- Úhlové provedení připojení vodiče 270° svisle dolů usnadňuje kompaktní vedení kabeláže směrem dolů.
- Těleso z plastu v černé barvě se snadno integruje do zařízení a montážních skříní.
Interní název produktu
BL 3.81/8/270 SN SW
Podrobný popis produktu
BCZ 3.81/08/270 SN BK BX
Konektor PCB (vodičové připojení), 160 V, 17.5 A, Rozteč v mm: 3.81, 1.5 mm², Počet pólů: 8, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor PCB (vodičové připojení), 160 V, 17.5 A, Rozteč v mm: 3.81, 1.5 mm², Počet pólů: 8, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
