Zásuvný konektor DPS S2L-SMT 3.50/32/180LF 3.5SN BK BX WEIDMÜLLER 1795330000

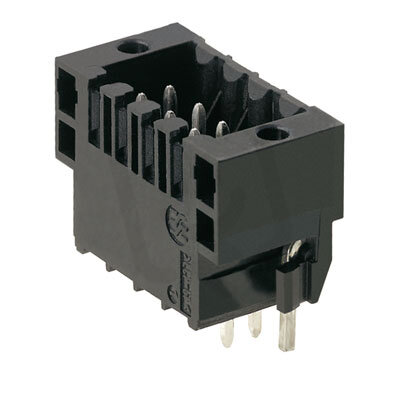

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
351,75 Kč
Cena po registraci:
314,06 Kč/ks
Po registraci bez DPH:
259,55 Kč
Vaše cena s DPH:
327,12 Kč/ks
Vaše cena bez DPH:
270,35 Kč/ks
ks
Zadávejte násobky 24 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0011597
- Kód dodavatele:
- 1795330000
- EAN:
- 4032248232840
- Standardní balení:
- 24 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 125 V
- Jmenovité rázové napětí:
- 1,5 kV
- Jmenovitý proud In:
- 9 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polymer z tek.kryst.
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 32
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS S2L-SMT 3.50/32/180LF 3.5SN BK BX WEIDMÜLLER 1795330000
Zásuvný konektor DPS S2L-SMT 3.50/32/180LF 3.5SN BK (EAN 4032248232840) je pevný konektor určený pro montáž na desku plošných spojů s úhlem kontaktu 90° svisle nahoru, se 32 póly a modulární roztečí 3,5 mm.
Provozní elektrické parametry zahrnují jmenovitý proud 9 A a jmenovité napětí 125 V, připojení typu THR (pájení) s kontakty kolík a povrchovou úpravou kontaktů cín s délkou pinu 3,5 mm.
Těleso je z polymeru z tekutých krystalů, splňuje třídu hořlavosti UL94 V0, má kategorii přepětí II, stupeň znečištění 2, jmenovité rázové napětí 1,5 kV a pracovní teplotu -50–100 °C.
Proč si vybrat tento zásuvný konektor?
- Tento prvek je určen pro použití na tištěných spojích jako zásuvný konektor pro DPS.
- Umožňuje připojení až 32 pólů.
- Je navržen pro rozteč kontaktů 3,5 mm.
- Má jmenovitý proud 9 A, vhodný pro běžné signálové a nízkonapěťové použití.
- Elektrické připojení je realizováno jako THR, což usnadňuje pájení při výrobě.
- Produkt dodává Weidmüller pod katalogovým číslem 1795330000.
Interní název produktu
S2L-SMT3.5/32/180LF3.5SN
Podrobný popis produktu
S2L-SMT 3.50/32/180LF 3.5SN BK BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
