Zásuvný konektor DPS S2L-SMT 3.50/30/180LF 3.5SN BK BX WEIDMÜLLER 1795320000

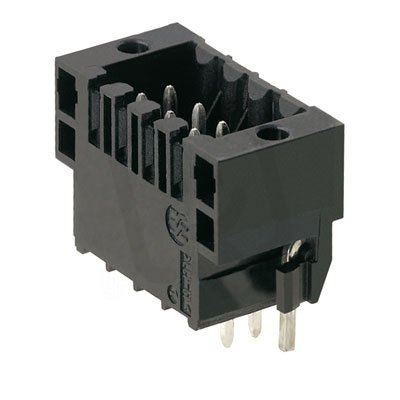

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
331,35 Kč
Cena po registraci:
295,85 Kč/ks
Po registraci bez DPH:
244,50 Kč
Vaše cena s DPH:
308,15 Kč/ks
Vaše cena bez DPH:
254,67 Kč/ks
ks
Zadávejte násobky 30 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0011596
- Kód dodavatele:
- 1795320000
- EAN:
- 4032248232833
- Standardní balení:
- 30 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 125 V
- Jmenovité rázové napětí:
- 1,5 kV
- Jmenovitý proud In:
- 9 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polymer z tek.kryst.
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 30
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS S2L-SMT 3.50/30/180LF 3.5SN BK BX WEIDMÜLLER 1795320000
Zásuvný konektor DPS S2L‑SMT je pevný konektor určený pro pájení na DPS (THR) se 30 póly, modulární roztečí 3,5 mm a kolíkovými kontakty v provedení 90° svisle nahoru.
Má jmenovitý proud 9 A, jmenovité napětí 125 V, povrch kontaktu potažený cínem, délku pinu 3,5 mm, kategorii přepětí II, jmenovité rázové napětí 1,5 kV a provozní teplotu -50 až 100 °C; tělo je z polymeru z tekutých krystalů se třídou hořlavosti UL94 V0.
Proč si vybrat tento zásuvný konektor?
- Jde o zásuvný konektor na desku plošných spojů označený S2L-SMT.
- Rozteč kontaktů je 3,5 mm, vhodná pro aplikace s tímto krokem kontaktů.
- Má 30 pólů pro připojení více signálových cest.
- Jmenovitý proud na pól je 9 A, což je důležité při dimenzování vodičů a ochrany.
- Elektrické připojení je řešeno jako THR, tedy pro procesy zahrnující průchozí pájení a reflow.
- Dodavatelem je WEIDMÜLLER (kód produktu 1795320000).
Interní název produktu
S2L-SMT3.5/30/180LF3.5SN
Podrobný popis produktu
S2L-SMT 3.50/30/180LF 3.5SN BK BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
