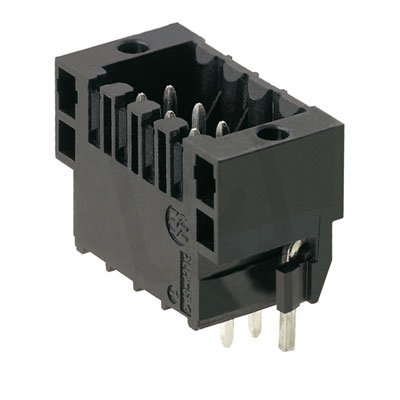

Zásuvný konektor DPS S2L-SMT 3.50/26/180LF 3.5SN BK BX WEIDMÜLLER 1795300000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
290,90 Kč
Cena po registraci:
259,73 Kč/ks
Po registraci bez DPH:
214,65 Kč
Vaše cena s DPH:
270,53 Kč/ks
Vaše cena bez DPH:
223,58 Kč/ks
ks
Zadávejte násobky 30 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0011594
- Kód dodavatele:
- 1795300000
- EAN:
- 4032248232819
- Standardní balení:
- 30 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 125 V
- Jmenovité rázové napětí:
- 1,5 kV
- Jmenovitý proud In:
- 9 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polymer z tek.kryst.
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 26
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS S2L-SMT 3.50/26/180LF 3.5SN BK BX WEIDMÜLLER 1795300000
Zásuvný konektor DPS S2L-SMT 3.50/26/180LF 3.5SN BK WEIDMÜLLER 1795300000 (EAN: 4032248232819) je pevný konektor s 26 póly, jmenovitým proudem 9 A a jmenovitým napětím 125 V.
Navržen pro pájení a THR připojení, nabízí modulární rozteč 3,5 mm, délku pinu 3,5 mm a kolmé provedení 90° s kontakty potaženými cínem a typem kontaktu kolík.
Elektrické a provozní parametry zahrnují jmenovité rázové napětí 1,5 kV, kategorii přepětí II, stupeň znečištění 2, hořlavost izolace dle UL94 V0 a provozní teplotu -50 až 100 °C.
Proč si vybrat tento zásuvný konektor?
- Konektor je dimenzován pro jmenovitý proud 9 A, takže zvládne přenos proudu typický pro mnohé napájecí a signálové obvody.
- Má 26 pólů, což umožňuje připojení více vodičů nebo samostatných signálových cest v kompaktním provedení.
- Používá typ elektrického připojení THR, vhodný pro kombinovanou montáž na DPS s možností automatizovaného pájení.
Interní název produktu
S2L-SMT3.5/26/180LF3.5SN
Podrobný popis produktu
S2L-SMT 3.50/26/180LF 3.5SN BK BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
