Zásuvný konektor DPS S2L-SMT 3.50/22/180LF 3.5SN BK BX WEIDMÜLLER 1795280000

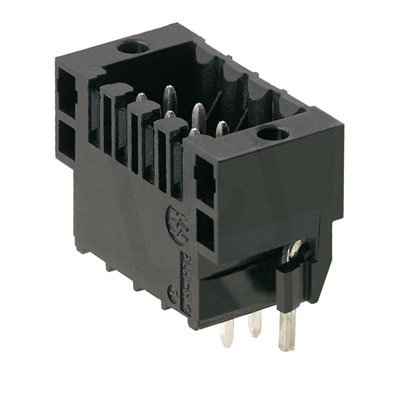

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
250,22 Kč
Cena po registraci:
223,40 Kč/ks
Po registraci bez DPH:
184,63 Kč
Vaše cena s DPH:
232,70 Kč/ks
Vaše cena bez DPH:
192,31 Kč/ks
ks
Zadávejte násobky 36 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0011592
- Kód dodavatele:
- 1795280000
- EAN:
- 4032248232796
- Standardní balení:
- 36 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 125 V
- Jmenovité rázové napětí:
- 1,5 kV
- Jmenovitý proud In:
- 9 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polymer z tek.kryst.
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 22
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS S2L-SMT 3.50/22/180LF 3.5SN BK BX WEIDMÜLLER 1795280000
Zásuvný konektor DPS S2L-SMT 3.50/22/180LF 3.5SN BK BX WEIDMÜLLER 1795280000 (EAN: 4032248232796) je pevný konektor pro montáž na PCB se 22 póly a roztečí 3,5 mm.
Má jmenovitý proud 9 A, jmenovité napětí 125 V, jmenovité rázové napětí 1,5 kV a kategorii přepětí II; kontakty jsou kolíkové s povrchovou úpravou cín a délkou 3,5 mm.
Typ elektrického připojení THR, typ upevnění pájení, úhel PCB/kontakt 90° (svisle nahoru), izolace z polymeru z tekutých krystalů s třídou hořlavosti UL94 V0, stupeň znečištění 2 a pracovní teplota -50 až 100 °C.
Proč si vybrat tento zásuvný konektor?
- Obsahuje 22 pólů, takže umožňuje připojení většího počtu signálů nebo vodičů na jednu DPS.
- Je dimenzován na jmenovitý proud 9 A, vhodný pro střední proudová zatížení.
- Elektrické připojení je řešeno jako THR (Through‑Hole Reflow), což umožňuje spolehlivé pájení v reflow i průchodových procesech.
- Dodavatelem je Weidmüller (katalogové číslo 1795280000), což usnadňuje vyhledání kompatibilních dílů a dokumentace.
Interní název produktu
S2L-SMT3.5/22/180LF3.5SN
Podrobný popis produktu
S2L-SMT 3.50/22/180LF 3.5SN BK BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
