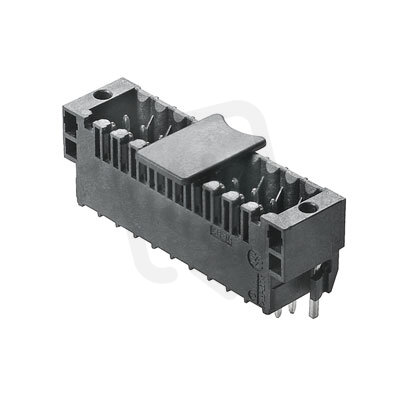

Zásuvný konektor DPS S2L-SMT 3.50/20/180LF 3.5SN BK BX WEIDMÜLLER 1795270000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
229,79 Kč
Cena po registraci:
205,17 Kč/ks
Po registraci bez DPH:
169,56 Kč
Vaše cena s DPH:
213,71 Kč/ks
Vaše cena bez DPH:
176,62 Kč/ks
ks
Zadávejte násobky 42 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0011591
- Kód dodavatele:
- 1795270000
- EAN:
- 4032248232789
- Standardní balení:
- 42 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 125 V
- Jmenovité rázové napětí:
- 1,5 kV
- Jmenovitý proud In:
- 9 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polymer z tek.kryst.
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 20
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS S2L-SMT 3.50/20/180LF 3.5SN BK BX WEIDMÜLLER 1795270000
Zásuvný konektor DPS S2L-SMT 3.50/20/180LF 3.5SN BK BX WEIDMÜLLER 1795270000 (EAN: 4032248232789) je pevný konektor se 20 póly a modulární roztečí 3,5 mm.
Elektricky je určen pro 9 A při 125 V, s jmenovitým rázovým napětím 1,5 kV, kategorií přepětí II a stupněm znečištění 2; kontakty mají povrch z cínu a typ kontaktu je kolík.
Mechanicky nabízí délku pinu 3,5 mm, úhel PCB/kontakt 90°, pájecí upevnění a podporu Připojení THR i flexibilního připojení na PCB; těleso je černé z polymeru z tekutých krystalů (UL94 V0) a provozní teplota je -50 až 100 °C.
Proč si vybrat tento zásuvný konektor?
- Obsahuje 20 pólů, takže lze realizovat více signálových nebo napájecích cest na DPS.
- Je dimenzován na jmenovitý proud 9 A, vhodný pro středně proudové obvody.
- Využívá Připojení THR, které umožňuje integraci průchozího pájení s reflow procesem montáže.
Interní název produktu
S2L-SMT3.5/20/180LF3.5SN
Podrobný popis produktu
S2L-SMT 3.50/20/180LF 3.5SN BK BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
