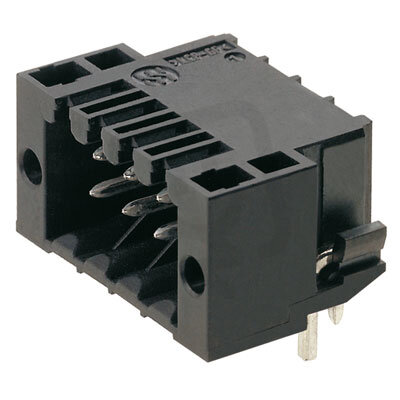

Zásuvný konektor DPS S2L-SMT 3.50/36/90LF 3.2SN BK BX WEIDMÜLLER 1795010000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
392,44 Kč
Cena po registraci:
350,39 Kč/ks
Po registraci bez DPH:
289,58 Kč
Vaše cena s DPH:
364,97 Kč/ks
Vaše cena bez DPH:
301,63 Kč/ks
ks
Zadávejte násobky 24 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0177416
- Kód dodavatele:
- 1795010000
- EAN:
- 4032248232468
- Standardní balení:
- 24 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 125 V
- Jmenovité rázové napětí:
- 1,5 kV
- Jmenovitý proud In:
- 9 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polymer z tek.kryst.
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 36
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS S2L-SMT 3.50/36/90LF 3.2SN BK BX WEIDMÜLLER 1795010000
Zásuvný konektor DPS S2L-SMT 3.50/36/90LF 3.2SN BK (WEIDMÜLLER, EAN: 4032248232468) je pevný konektor s 36 póly a modulární roztečí 3,5 mm.
Je určen pro jmenovitý proud 9 A a jmenovité napětí 125 V, typ kontaktu: kolík, má cínový povrch kontaktu, délku pinu 3,2 mm a úhel PCB/kontakt 0°/180°.
Upevňuje se pájením (typ upevnění: pájení) s THR připojením, izolační těleso je z polymeru tekutých krystalů, provozní teplota -50 až 100 °C, třída hořlavosti UL94: V0, stupeň znečištění 2 a kategorie přepětí II.
Proč si vybrat tento zásuvný konektor?
- Navržen pro standardní zatížení s jmenovitým proudem 9 A, vhodný pro signálové a nízkonapěťové obvody.
- S 36 póly umožňuje husté propojení více vodičů na plošném spoji při kompaktním uspořádání.
- Vybaven elektrickým připojením typu THR, které usnadňuje pájení na desku s průchozími vývody při reflow procesech.
Interní název produktu
S2L-SMT3.5/36/90LF3.2SN
Podrobný popis produktu
S2L-SMT 3.50/36/90LF 3.2SN BK BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
