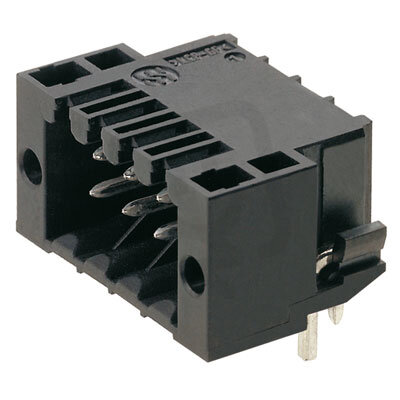

Zásuvný konektor DPS S2L-SMT 3.50/22/90LF 3.2SN BK BX WEIDMÜLLER 1794940000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
250,22 Kč
Cena po registraci:
223,40 Kč/ks
Po registraci bez DPH:
184,63 Kč
Vaše cena s DPH:
232,70 Kč/ks
Vaše cena bez DPH:
192,31 Kč/ks
ks
Zadávejte násobky 36 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0177409
- Kód dodavatele:
- 1794940000
- EAN:
- 4032248232390
- Standardní balení:
- 36 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 125 V
- Jmenovité rázové napětí:
- 1,5 kV
- Jmenovitý proud In:
- 9 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polymer z tek.kryst.
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 22
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS S2L-SMT 3.50/22/90LF 3.2SN BK BX WEIDMÜLLER 1794940000
Zásuvný konektor DPS S2L-SMT 3.50/22/90LF 3.2SN BK (WEIDMÜLLER, EAN: 4032248232390) je pevný konektor pro pájení na DPS s roztečí 3,5 mm a 22 póly, určený pro THR připojení a horizontální montáž (0°/180°).
Má jmenovitý proud 9 A, jmenovité napětí 125 V a jmenovité rázové napětí 1,5 kV, kontakt typu kolík s délkou pinu 3,2 mm a povrchem cín.
Izolace je z polymeru z tekutých krystalů s třídou hořlavosti UL94 V0, pracovní teplota -50–100 °C, kategorie přepětí II a stupeň znečištění 2.
Proč si vybrat tento zásuvný konektor?
- Umožňuje připojení až 22 pólů na desce plošných spojů, vhodné pro vícežilová rozhraní.
- Má jmenovitý proud 9 A, který pokryje běžné proudové nároky elektronických aplikací.
- Elektrické připojení je řešeno jako THR, což umožňuje pájení v reflow procesu a nabízí pevnější mechanické uchycení než čisté SMT řešení.
Interní název produktu
S2L-SMT3.5/22/90LF3.2SN
Podrobný popis produktu
S2L-SMT 3.50/22/90LF 3.2SN BK BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
