Zásuvný konektor DPS S2L-SMT 3.50/20/90LF 3.2SN BK BX WEIDMÜLLER 1794930000

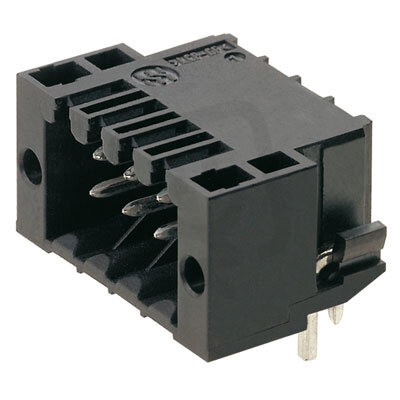

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
229,79 Kč
Cena po registraci:
205,17 Kč/ks
Po registraci bez DPH:
169,56 Kč
Vaše cena s DPH:
213,71 Kč/ks
Vaše cena bez DPH:
176,62 Kč/ks
ks
Zadávejte násobky 42 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0177408
- Kód dodavatele:
- 1794930000
- EAN:
- 4032248232383
- Standardní balení:
- 42 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 125 V
- Jmenovité rázové napětí:
- 1,5 kV
- Jmenovitý proud In:
- 9 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polymer z tek.kryst.
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 20
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS S2L-SMT 3.50/20/90LF 3.2SN BK BX WEIDMÜLLER 1794930000
Zásuvný konektor DPS S2L-SMT 3.50/20/90LF 3.2SN BK BX WEIDMÜLLER 1794930000 (EAN: 4032248232383) je pevný horizontální konektor pro DPS s 20 póly, roztečí 3,5 mm a délkou pinu 3,2 mm.
Podporuje jmenovitý proud 9 A a jmenovité napětí 125 V, má jmenovité rázové napětí 1,5 kV a kategorii přepětí II, kontakty s povrchovou úpravou cín.
Navržen pro THR/pájení na PCB s možností flexibilního připojení, izolace z polymeru tekutých krystalů (třída hořlavosti UL94 V0), provozní teplota -50 až 100 °C a stupeň znečištění 2.
Proč si vybrat tento zásuvný konektor?
- Určen pro montáž na DPS jako zásuvný konektor, vhodný pro integrované zapojení v plošných spojích.
- Nabízí 20 pólů pro připojení více signálů nebo vodičů v kompaktním provedení.
- Má jmenovitý proud 9 A, což odpovídá běžným požadavkům u signálních a nízkonapěťových obvodů.
- Elektrické připojení typu THR, které umožňuje spolehlivé pájení při kombinaci reflow a průchodových technologií.
- Výrobce Weidmüller (kód 1794930000) pro snadnou identifikaci a kompatibilitu při výběru součástek.
Interní název produktu
S2L-SMT3.5/20/90LF3.2SN
Podrobný popis produktu
S2L-SMT 3.50/20/90LF 3.2SN BK BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
