Zásuvný konektor DPS S2L-SMT 3.50/34/180 3.5SN BK BX WEIDMÜLLER 1794830000

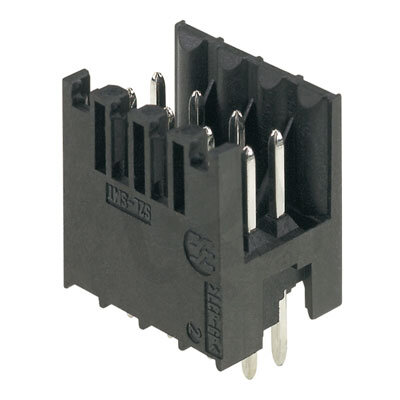

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
335,12 Kč
Cena po registraci:
299,22 Kč/ks
Po registraci bez DPH:
247,29 Kč
Vaše cena s DPH:
311,66 Kč/ks
Vaše cena bez DPH:
257,57 Kč/ks
ks
Zadávejte násobky 30 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0177398
- Kód dodavatele:
- 1794830000
- EAN:
- 4032248232017
- Standardní balení:
- 30 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 125 V
- Jmenovité rázové napětí:
- 1,5 kV
- Jmenovitý proud In:
- 9 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polymer z tek.kryst.
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 34
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS S2L-SMT 3.50/34/180 3.5SN BK BX WEIDMÜLLER 1794830000
Zásuvný konektor DPS S2L-SMT 3.50/34/180 3.5SN BK (WEIDMÜLLER, EAN 4032248232017) s 34 póly a modulární roztečí 3,5 mm nabízí připojení THR s kolíkovými kontakty a délkou pinu 3,5 mm.
Konektor je určený pro pájení na DPS (úhel 90° svisle nahoru), má jmenovitý proud 9 A, jmenovité napětí 125 V, třídu hořlavosti UL94 V0 a provozní teplotu -50 až 100 °C.
Dále má materiál povrchu kontaktu cín, izolaci z polymeru z tekutých krystalů, stupeň znečištění 2 a kategorii přepětí II s jmenovitým rázovým napětím 1,5 kV.
Proč si vybrat tento konektor?
- Jedná se o zásuvný konektor DPS S2L-SMT 3.50/34/180 určený pro montáž na desku plošných spojů.
- Díky 34 pólům poskytuje dostatečnou hustotu připojení pro středně velké rozhraní.
- Jmenovitý proud je 9 A, což je vhodné pro nízkonapěťové obvody s malým až středním odběrem.
- Pro elektrické připojení používá připojení THR, které umožňuje kombinaci průchodové montáže a reflow procesu.
- Rozteč kontaktů 3,50 mm usnadňuje sladění s odpovídajícími PCB footprinty.
- Dodavatelem je WEIDMÜLLER, což usnadňuje zajištění náhradních dílů a podpory.
Interní název produktu
S2L-SMT3.5/34/180 SN
Podrobný popis produktu
S2L-SMT 3.50/34/180 3.5SN BK BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
