Zásuvný konektor DPS S2L-SMT 3.50/28/180G 3.5SN BK BX WEIDMÜLLER 1794640000

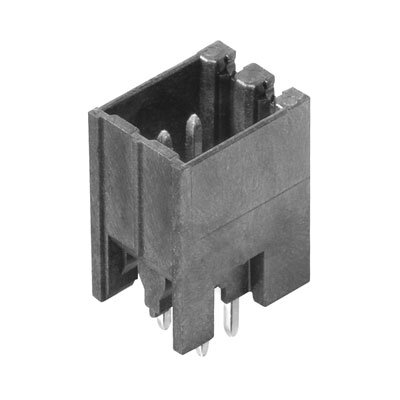

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
275,98 Kč
Cena po registraci:
246,40 Kč/ks
Po registraci bez DPH:
203,64 Kč
Vaše cena s DPH:
256,65 Kč/ks
Vaše cena bez DPH:
212,11 Kč/ks
ks
Zadávejte násobky 36 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0177379
- Kód dodavatele:
- 1794640000
- EAN:
- 4032248231829
- Standardní balení:
- 36 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 125 V
- Jmenovité rázové napětí:
- 1,5 kV
- Jmenovitý proud In:
- 9 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polymer z tek.kryst.
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 28
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS S2L-SMT 3.50/28/180G 3.5SN BK BX WEIDMÜLLER 1794640000
Zásuvný konektor DPS S2L-SMT 3.50/28/180G 3.5SN BK BX WEIDMÜLLER (EAN 4032248231829) je pevný konektor s 28 póly a roztečí 3,5 mm určený pro připojení THR a pájení na PCB.
Má jmenovitý proud 9 A, jmenovité napětí 125 V, délku pinů 3,5 mm, povrch kontaktů z cínu, odolnost rázového napětí 1,5 kV, kategorii přepětí II a provozní teplotu -50 až 100 °C, izolace je z polymeru tekutých krystalů s třídou hořlavosti UL94 V0.
Pin je orientován pod úhlem 90° (svisle nahoru), stupeň znečištění 2 a typ kontaktu je kolík.
Proč si vybrat tento zásuvný konektor?
- Umožňuje kompaktní rozložení propojení na DPS díky 28 pólům.
- Jmenovitý proud 9 A pokryje napájení a signální proudy v běžných aplikacích.
- Navržen pro montáž technikou THR, která kombinuje výhody SMT a průchozích spojů pro spolehlivé připojení.
- Rozteč 3,50 mm odpovídá standardním propojovacím lištám a usnadňuje návrh DPS.
Interní název produktu
S2L-SMT3.5/28/180G SN
Podrobný popis produktu
S2L-SMT 3.50/28/180G 3.5SN BK BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
