Zásuvný konektor DPS S2L-SMT 3.50/20/180G 3.5SN BK BX WEIDMÜLLER 1794600000

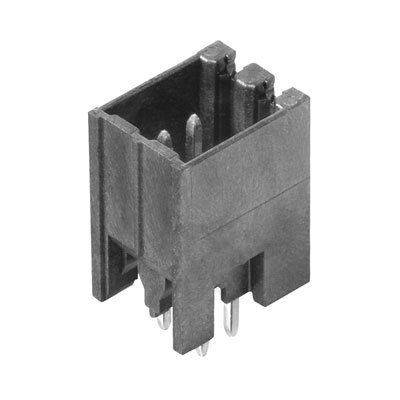

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
197,33 Kč
Cena po registraci:
176,19 Kč/ks
Po registraci bez DPH:
145,61 Kč
Vaše cena s DPH:
183,51 Kč/ks
Vaše cena bez DPH:
151,66 Kč/ks
ks
Zadávejte násobky 48 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0177375
- Kód dodavatele:
- 1794600000
- EAN:
- 4032248231782
- Standardní balení:
- 48 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 125 V
- Jmenovité rázové napětí:
- 1,5 kV
- Jmenovitý proud In:
- 9 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polymer z tek.kryst.
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 20
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS S2L-SMT 3.50/20/180G 3.5SN BK BX WEIDMÜLLER 1794600000
Zásuvný konektor DPS S2L-SMT 3.50/20/180G (WEIDMÜLLER, EAN 4032248231782) je pevný konektor s 20 póly a 3,5 mm modulární roztečí, určený pro připojení THR a pájení s kolíkovými kontakty.
Elektricky má jmenovitý proud 9 A, jmenovité napětí 125 V, kategorii přepětí II, jmenovité rázové napětí 1,5 kV a stupeň znečištění 2.
Těleso je z tekutokrystalického polymeru v černé barvě (UL94 V0), kontakty mají povrch z cínu, délka pinu 3,5 mm, úhel PCB/kontaktu 90° a provozní teplota -50–100 °C.
Proč si vybrat tento zásuvný konektor?
- Konektor má 20 pólů, což umožňuje propojení více signálů a vodičů na jedné DPS.
- Jmenovitý proud 9 A je vhodný pro napájení a přenos signálů v běžných elektronických aplikacích.
- Použitý typ připojení je THR, který umožňuje kombinaci automatizovaného osazení a spolehlivého reflow pájení.
Interní název produktu
S2L-SMT3.5/20/180G SN
Podrobný popis produktu
S2L-SMT 3.50/20/180G 3.5SN BK BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
