Zásuvný konektor DPS S2L-SMT 3.50/16/180G 3.5SN BK BX WEIDMÜLLER 1794580000

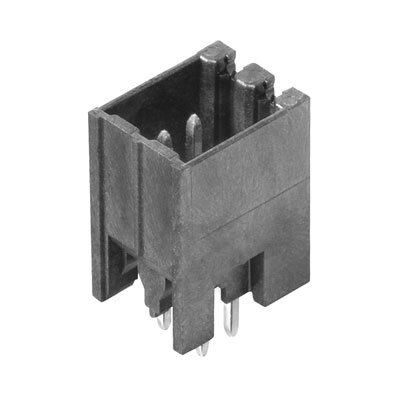

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na dotaz
Původně:
140,52 Kč
Cena po registraci:
130,68 Kč/ks
Po registraci bez DPH:
108,00 Kč
Vaše cena s DPH:
130,68 Kč/ks
Vaše cena bez DPH:
108,00 Kč/ks
ks
Zadávejte násobky 60 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0177373
- Kód dodavatele:
- 1794580000
- EAN:
- 4032248231768
- Standardní balení:
- 60 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 125 V
- Jmenovité rázové napětí:
- 1,5 kV
- Jmenovitý proud In:
- 9 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polymer z tek.kryst.
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 16
- Pracovní teplota:
- -50 až +100 °C
- Provozní teplota:
- -50 až +100 °C
- Stupeň znečištění.:
- 2
- Teplota okolí IEC62722-2-1:
- -50 až +100 °C
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS S2L-SMT 3.50/16/180G 3.5SN BK BX WEIDMÜLLER 1794580000
Zásuvný konektor DPS Weidmüller S2L-SMT 3.50/16/180G 3.5SN BK BX (EAN 4032248231768) je pevný konektor pro montáž na PCB s 16 póly a modulární roztečí 3,5 mm, určený pro THR/pájení.
Poskytuje jmenovitý proud 9 A, jmenovité napětí 125 V a jmenovité rázové napětí 1,5 kV, s provozní teplotou -50 až +100 °C, povrchem kontaktu cín a izolací z polymeru tekutých krystalů (UL94 V0).
Kontakty jsou typu kolík s délkou pinu 3,5 mm a orientací 90° svisle nahoru, kategorie přepětí II a stupeň znečištění 2.
Proč si vybrat tento konektor?
- Vhodný pro montáž na desku plošných spojů jako zásuvný konektor DPS (řada S2L‑SMT).
- Dodáván značkou Weidmüller, která zajišťuje průmyslové provedení a kompatibilitu s běžnými systémy.
- S 16 póly umožňuje připojení více signálů nebo vodičů v kompaktním provedení.
- Navržen pro jmenovitý proud 9 A, vhodný pro aplikace s tímto zatížením.
- Elektrické připojení je řešeno jako Připojení THR, kompatibilní s technologií pájení na plošné spoje.
- Provozní teplotní rozsah -50 až +100 °C zajišťuje spolehlivý provoz v širokém spektru teplotních podmínek.
Interní název produktu
S2L-SMT3.5/16/180G SN
Podrobný popis produktu
S2L-SMT 3.50/16/180G 3.5SN BK BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
