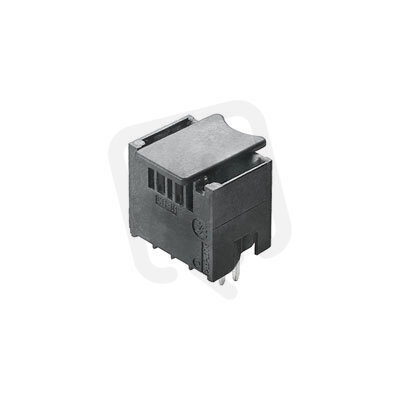

Zásuvný konektor DPS S2L-SMT 3.50/08/180G 3.5SN BK BX WEIDMÜLLER 1794540000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
78,90 Kč
Cena po registraci:
70,45 Kč/ks
Po registraci bez DPH:
58,22 Kč
Vaše cena s DPH:
73,39 Kč/ks
Vaše cena bez DPH:
60,65 Kč/ks
ks
Zadávejte násobky 120 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0177369
- Kód dodavatele:
- 1794540000
- EAN:
- 4032248231720
- Standardní balení:
- 120 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 125 V
- Jmenovité rázové napětí:
- 1,5 kV
- Jmenovitý proud In:
- 9 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polymer z tek.kryst.
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 8
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS S2L-SMT 3.50/08/180G 3.5SN BK BX WEIDMÜLLER 1794540000
Zásuvný konektor DPS WEIDMÜLLER 1794540000 (EAN: 4032248231720) nabízí 8 pólů, jmenovitý proud 9 A a jmenovité napětí 125 V.
Má typ kontaktu kolík, pevné piny o délce 3,5 mm, rozteč kontaktů a připojení 3,5 mm a úhel PCB/kontaktu 90° (svisle nahoru); pro montáž je určeno pájení (THR) a povrch kontaktů je cín.
Izolační těleso je z polymeru z tekutých krystalů s třídou hořlavosti UL94 V0, pracovní teplotou -50 až 100 °C, stupněm znečištění 2, kategorií přepětí II a jmenovitým rázovým napětím 1,5 kV.
Proč si vybrat tento zásuvný konektor?
- Má 8 pólů, takže umožňuje připojení více vodičů na jednom konektoru.
- Jmenovitý proud činí 9 A, což udává maximální trvalý proud, kterým může konektor pracovat.
- Elektrické připojení je realizováno jako THR, vhodné pro spolehlivé osazení do DPS pomocí THR procesu.
- Rozteč kontaktů je 3,50 mm (označení 3.5SN), kompatibilní s deskami navrženými pro tento krok.
- Tělo konektoru je v černém provedení (BK), které usnadňuje vizuální identifikaci.
- Výrobce je Weidmüller (katalogové číslo 1794540000) pro snadné vyhledání a objednání náhradního dílu.
Interní název produktu
S2L-SMT3.5/8/180G SN
Podrobný popis produktu
S2L-SMT 3.50/08/180G 3.5SN BK BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
