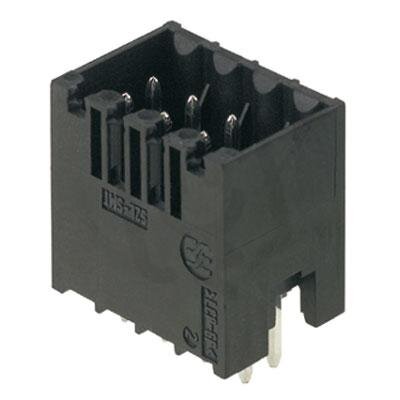

Zásuvný konektor DPS S2L-SMT 3.50/06/180G 3.5SN BK BX WEIDMÜLLER 1794530000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
59,28 Kč
Cena po registraci:
52,93 Kč/ks
Po registraci bez DPH:
43,74 Kč
Vaše cena s DPH:
55,13 Kč/ks
Vaše cena bez DPH:
45,56 Kč/ks
ks
Zadávejte násobky 156 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0177368
- Kód dodavatele:
- 1794530000
- EAN:
- 4032248231713
- Standardní balení:
- 156 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 125 V
- Jmenovité rázové napětí:
- 1,5 kV
- Jmenovitý proud In:
- 9 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polymer z tek.kryst.
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 6
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS S2L-SMT 3.50/06/180G 3.5SN BK BX WEIDMÜLLER 1794530000
Zásuvný konektor DPS WEIDMÜLLER 1794530000 (EAN: 4032248231713) nabízí 6 pólů při jmenovitém proudu 9 A a jmenovitém napětí 125 V.
Jedná se o pevný konektor s kolíkovými kontakty, určený pro pájení / THR, s úhlem PCB/kontakt 90° a modulární roztečí 3,5 mm; povrch kontaktů je pokryt cínem a izolace je z polymeru z tekutých krystalů.
Parametry zahrnují délku pinu 3,5 mm, pracovní teplotu -50–100 °C, třídu hořlavosti UL94 V0, kategorii přepětí II a jmenovité rázové napětí 1,5 kV (stupeň znečištění 2).
Proč si vybrat tento zásuvný konektor?
- Má 6 pólů, což umožňuje připojení více signálů na jednom konektoru.
- Je dimenzován na jmenovitý proud 9 A, vhodný pro běžná proudová zatížení v deskových aplikacích.
- Poskytuje připojení THR, které je určeno pro kombinované procesy pájení a pevné mechanické upevnění.
- Má rozteč kontaktů 3,50 mm, kompatibilní se standardními návrhy DPS pro tento typ konektorů.
- Značka Weidmüller (typové číslo 1794530000) usnadňuje identifikaci při objednávce a servisu.
Interní název produktu
S2L-SMT3.5/6/180G SN
Podrobný popis produktu
S2L-SMT 3.50/06/180G 3.5SN BK BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
