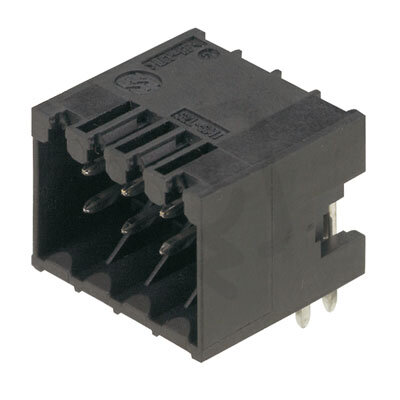

Zásuvný konektor DPS S2L-SMT 3.50/34/90G 3.2SN BK BX WEIDMÜLLER 1794350000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
335,12 Kč
Cena po registraci:
299,22 Kč/ks
Po registraci bez DPH:
247,29 Kč
Vaše cena s DPH:
311,66 Kč/ks
Vaše cena bez DPH:
257,57 Kč/ks
ks
Zadávejte násobky 30 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0177353
- Kód dodavatele:
- 1794350000
- EAN:
- 4032248231522
- Standardní balení:
- 30 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 125 V
- Jmenovité rázové napětí:
- 1,5 kV
- Jmenovitý proud In:
- 9 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polymer z tek.kryst.
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 34
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS S2L-SMT 3.50/34/90G 3.2SN BK BX WEIDMÜLLER 1794350000
Zásuvný konektor DPS WEIDMÜLLER S2L-SMT 3.50/34/90G (EAN: 4032248231522) je určený pro 34 pólů s modulární roztečí 3,5 mm.
Elektrické parametry zahrnují jmenovitý proud 9 A, jmenovité napětí 125 V a jmenovité rázové napětí 1,5 kV; kontakty typu kolík s povrchem cín, stupeň znečištění 2, kategorie přepětí II a elektrické připojení THR (flexibilní připojení k PCB).
Těleso z izolace z polymeru tekutých krystalů má třídu hořlavosti UL94 V0, pracovní teplotu -50–100 °C, úhel PCB/kontaktu 0°/180° a je určeno k pájení (model pevný konektor), barva černá.
Proč si vybrat tento zásuvný konektor?
- Poskytuje 34 pólů pro husté zapojení na DPS.
- Je dimenzován na jmenovitý proud 9 A na pól, vhodný pro střední proudová zatížení.
- Má elektrické připojení typu THR, které umožňuje pájení reflow při zachování mechanické stability spoje.
- Krok mezi piny je 3,50 mm, což usnadňuje návrh a montáž na plošném spoji.
- Dodává ho výrobce WEIDMÜLLER, což usnadňuje dostupnost dokumentace a kompatibilních dílů.
Interní název produktu
S2L-SMT3.5/34/90G SN
Podrobný popis produktu
S2L-SMT 3.50/34/90G 3.2SN BK BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
