Zásuvný konektor DPS S2L-SMT 3.50/30/90G 3.2SN BK BX WEIDMÜLLER 1794330000

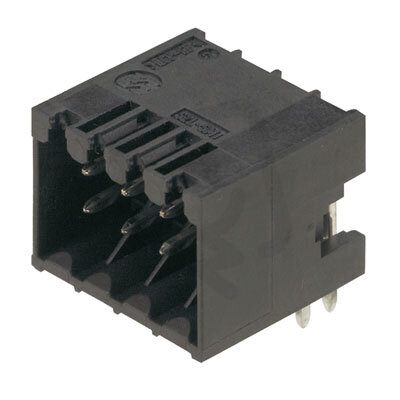

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
295,62 Kč
Cena po registraci:
263,94 Kč/ks
Po registraci bez DPH:
218,13 Kč
Vaše cena s DPH:
274,92 Kč/ks
Vaše cena bez DPH:
227,21 Kč/ks
ks
Zadávejte násobky 30 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0177351
- Kód dodavatele:
- 1794330000
- EAN:
- 4032248231508
- Standardní balení:
- 30 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 125 V
- Jmenovité rázové napětí:
- 1,5 kV
- Jmenovitý proud In:
- 9 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polymer z tek.kryst.
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 30
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS S2L-SMT 3.50/30/90G 3.2SN BK BX WEIDMÜLLER 1794330000
Zásuvný konektor DPS S2L-SMT 3.50/30/90G 3.2SN BK WEIDMÜLLER (EAN: 4032248231508) je pevný konektor určený pro montáž na DPS se 30 póly a jmenovitým proudem 9 A.
Má horizontální úhel PCB/kontaktu 0°/180°, modulární rozteč kontaktů a připojení 3,5 mm, délku pinu 3,2 mm, povrch kontaktů potažený cínem a typ kontaktu kolík; připojení je THR/pájení.
Má jmenovité napětí 125 V, jmenovité rázové napětí 1,5 kV, kategorii přepětí II, třídu hořlavosti izolace UL94 V0 a provozní teplotu -50 až 100 °C.
Proč si vybrat tento zásuvný konektor?
- Obsahuje 30 pólů, což umožňuje připojení více signálů nebo vedení na jednu DPS.
- Má jmenovitý proud 9 A, vhodný pro obvody s menší až střední zátěží.
- Používá připojení THR pro spolehlivé pájení při reflow procesu.
- Nabízí rozteč 3,50 mm, která usnadňuje návrh DPS při standardních roztečích komponent.
- Dodává jej výrobce Weidmüller, známý dodavatel průmyslových konektorů.
Interní název produktu
S2L-SMT3.5/30/90G SN
Podrobný popis produktu
S2L-SMT 3.50/30/90G 3.2SN BK BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
