Zásuvný konektor DPS S2L-SMT 3.50/24/90G 3.2SN BK BX WEIDMÜLLER 1794300000

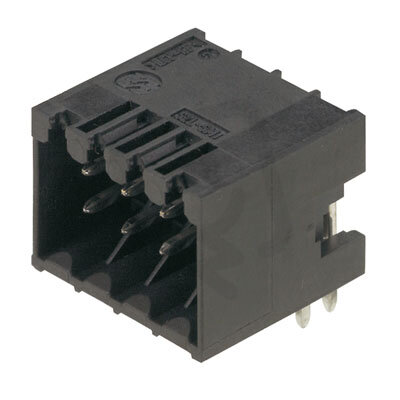

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
236,47 Kč
Cena po registraci:
211,13 Kč/ks
Po registraci bez DPH:
174,49 Kč
Vaše cena s DPH:
219,92 Kč/ks
Vaše cena bez DPH:
181,75 Kč/ks
ks
Zadávejte násobky 42 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0177348
- Kód dodavatele:
- 1794300000
- EAN:
- 4032248231461
- Standardní balení:
- 42 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 125 V
- Jmenovité rázové napětí:
- 1,5 kV
- Jmenovitý proud In:
- 9 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polymer z tek.kryst.
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 24
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS S2L-SMT 3.50/24/90G 3.2SN BK BX WEIDMÜLLER 1794300000
Zásuvný konektor DPS S2L-SMT 3.50/24/90G 3.2SN od Weidmüller (EAN 4032248231461) je pevný horizontální modul s 24 póly a roztečí kontaktů 3,5 mm.
Elektrické parametry zahrnují jmenovitý proud 9 A, jmenovité napětí 125 V, jmenovité rázové napětí 1,5 kV a kategorii přepětí II, kontakty s povrchovou úpravou cín a délku pinu 3,2 mm.
Konektor je určen pro pájení/THR na DPS, má izolaci z polymersu z tekutých krystalů s třídou hořlavosti UL94 V0, pracuje v rozsahu teplot -50 až 100 °C a tělo je černé.
Proč si vybrat tento zásuvný konektor?
- Jedná se o zásuvný konektor pro DPS, určený pro spolehlavé propojení desek plošných spojů.
- Konektor nabízí 24 pólů, což umožňuje připojení více signálů na omezeném prostoru.
- Každý kontakt je dimenzován na 9 A, vhodné pro běžné proudové zatížení v elektronických aplikacích.
- Pro montáž je použito připojení typu THR, které usnadňuje poloautomatické osazování a pájení.
- Standardní rozteč 3,50 mm usnadňuje návrh a kompatibilitu s běžnými DPS rozvrženími.
- Dodavatelem je Weidmüller (katalogové číslo 1794300000), což usnadňuje identifikaci a objednávku.
Interní název produktu
S2L-SMT3.5/24/90G SN
Podrobný popis produktu
S2L-SMT 3.50/24/90G 3.2SN BK BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
