Zásuvný konektor DPS S2L-SMT 3.50/22/90G 3.2SN BK BX WEIDMÜLLER 1794290000

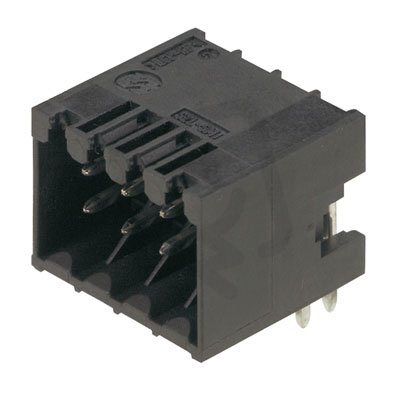

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
216,95 Kč
Cena po registraci:
193,71 Kč/ks
Po registraci bez DPH:
160,09 Kč
Vaše cena s DPH:
201,77 Kč/ks
Vaše cena bez DPH:
166,75 Kč/ks
ks
Zadávejte násobky 42 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0177347
- Kód dodavatele:
- 1794290000
- EAN:
- 4032248231454
- Standardní balení:
- 42 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 125 V
- Jmenovité rázové napětí:
- 1,5 kV
- Jmenovitý proud In:
- 9 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polymer z tek.kryst.
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 22
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS S2L-SMT 3.50/22/90G 3.2SN BK BX WEIDMÜLLER 1794290000
Zásuvný konektor DPS S2L-SMT 3.50/22/90G 3.2SN BK WEIDMÜLLER 1794290000 (EAN 4032248231454) je pevný 22pólový konektor s roztečí 3,5 mm určený pro pájení na DPS.
Elektrické parametry zahrnují jmenovitý proud 9 A, jmenovité napětí 125 V, jmenovité rázové napětí 1,5 kV a kategorii přepětí II, přičemž typ připojení je THR a typ kontaktu kolík.
Tělo z polymeru s UL94 V0 v černé barvě, povrch kontaktu cín, délka pinu 3,2 mm a pracovní teplota -50 až 100 °C doplňují informace o úhlu PCB/kontakt 0°/180°.
Proč si vybrat tento zásuvný konektor?
- Nabízí 22 pólů pro připojení více signálů na jedné DPS.
- S jmenovitým proudem 9 A na pól je vhodný i pro obvody s vyšší spotřebou.
- Je určen pro připojení THR, které umožňuje osazení reflow procesem a zlepšuje mechanickou pevnost spoje.
Interní název produktu
S2L-SMT3.5/22/90G SN
Podrobný popis produktu
S2L-SMT 3.50/22/90G 3.2SN BK BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
