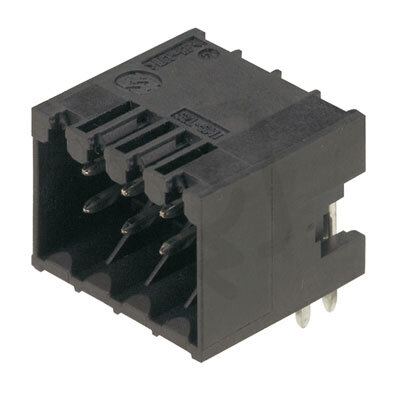

Zásuvný konektor DPS S2L-SMT 3.50/10/90G 3.2SN BK BX WEIDMÜLLER 1794230000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
98,52 Kč
Cena po registraci:
87,97 Kč/ks
Po registraci bez DPH:
72,70 Kč
Vaše cena s DPH:
91,62 Kč/ks
Vaše cena bez DPH:
75,72 Kč/ks
ks
Zadávejte násobky 96 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0177341
- Kód dodavatele:
- 1794230000
- EAN:
- 4032248231270
- Standardní balení:
- 96 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 125 V
- Jmenovité rázové napětí:
- 1,5 kV
- Jmenovitý proud In:
- 9 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polymer z tek.kryst.
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 10
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS S2L-SMT 3.50/10/90G 3.2SN BK BX WEIDMÜLLER 1794230000
Zásuvný konektor DPS S2L-SMT 3.50/10/90G 3.2SN BK (EAN 4032248231270) je pevný 10pólový konektor pro montáž na DPS s roztečí kontaktů 3,5 mm a délkou pinů 3,2 mm, určený pro THR pájení s typem kontaktu kolík.
Elektrické parametry zahrnují jmenovitý proud 9 A, jmenovité napětí 125 V, kategorii přepětí II a rázové napětí 1,5 kV; povrch kontaktu je cínovaný a izolace je z polymeru z tekutých krystalů (UL94 V0), pracovní teplota -50 až 100 °C.
Konektor má horizontální úhel 0°/180°, černé těleso barva černá a typ upevnění pájení, vhodný pro použití jako pevný konektor na DPS.
Proč si vybrat tento zásuvný konektor?
- Je určen pro montáž na desku plošných spojů: zásuvný konektor DPS.
- Obsahuje 10 pólů, což umožňuje připojení více signálů nebo vodičů v kompaktním provedení.
- Má jmenovitý proud 9 A, vhodný pro běžné proudové požadavky v elektronických obvodech.
- Nabízí typ elektrického připojení THR, kompatibilní s pájecím procesem THR pro spolehlivé napojení na DPS.
Interní název produktu
S2L-SMT3.5/10/90G SN
Podrobný popis produktu
S2L-SMT 3.50/10/90G 3.2SN BK BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
