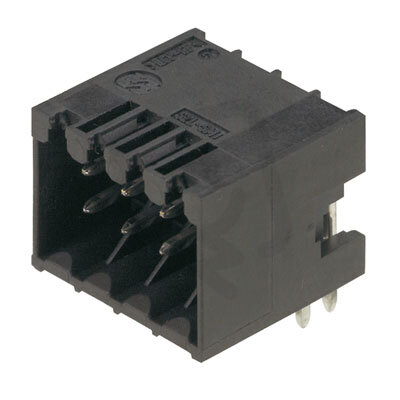

Zásuvný konektor DPS S2L-SMT 3.50/08/90G 3.2SN BK BX WEIDMÜLLER 1794220000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
78,90 Kč
Cena po registraci:
70,45 Kč/ks
Po registraci bez DPH:
58,22 Kč
Vaše cena s DPH:
73,39 Kč/ks
Vaše cena bez DPH:
60,65 Kč/ks
ks
Zadávejte násobky 120 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0177340
- Kód dodavatele:
- 1794220000
- EAN:
- 4032248231263
- Standardní balení:
- 120 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 125 V
- Jmenovité rázové napětí:
- 1,5 kV
- Jmenovitý proud In:
- 9 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polymer z tek.kryst.
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 8
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS S2L-SMT 3.50/08/90G 3.2SN BK BX WEIDMÜLLER 1794220000
Zásuvný konektor DPS S2L-SMT 3.50/08/90G (WEIDMÜLLER 1794220000, EAN: 4032248231263) je pevný konektor pro PCB s 8 póly, jmenovitým proudem 9 A a jmenovitým napětím 125 V.
Má THR elektrické připojení a upevnění pájením, kolíkový kontakt s povrchovou úpravou cín, modulární roztečí kontaktů a připojení 3,5 mm a délku pinu 3,2 mm, pracuje v rozsahu -50–100 °C a izolace je z polymeru s třídou hořlavosti UL94 V0.
Další parametry zahrnují podporu flexibilního připojení PCB, úhel PCB/kontakt 0°/180° (horizontální), stupeň znečištění 2, kategorii přepětí II a jmenovité rázové napětí 1,5 kV.
Proč si vybrat tento zásuvný konektor?
- Jedná se o zásuvný konektor DPS S2L‑SMT, navržený pro montáž na desku plošných spojů.
- Umožňuje připojení 8 pólů, proto je vhodný pro vícepólová zapojení.
- Má jmenovitý proud 9 A, takže zvládne běžné proudové zatížení v daných aplikacích.
- Elektrické připojení je řešeno typem THR (Through‑Hole Reflow), což usnadňuje pájení v odpovídajících výrobních procesech.
- Rozteč kontaktů 3,50 mm poskytuje kompaktní uspořádání vhodné pro standardní DPS.
- Výrobce WEIDMÜLLER, katalogové číslo 1794220000, usnadňuje identifikaci a objednávání náhradních dílů.
Interní název produktu
S2L-SMT3.5/8/90G SN
Podrobný popis produktu
S2L-SMT 3.50/08/90G 3.2SN BK BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
