Zásuvný konektor DPS SC 3.81/08/180F 3.2SN GN BX WEIDMÜLLER 1793840000

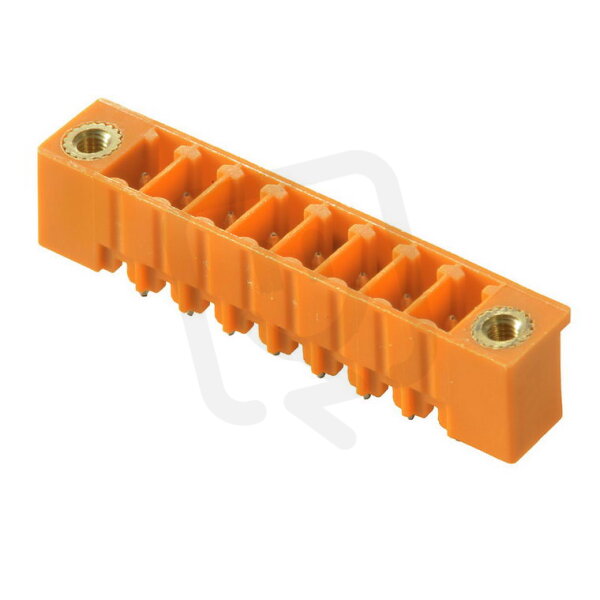

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
75,52 Kč
Cena po registraci:
67,42 Kč/ks
Po registraci bez DPH:
55,72 Kč
Vaše cena s DPH:
70,23 Kč/ks
Vaše cena bez DPH:
58,04 Kč/ks
ks
Zadávejte násobky 42 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0177326
- Kód dodavatele:
- 1793840000
- EAN:
- 4032248230969
- Standardní balení:
- 42 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- zelená
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 17,5 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,81 mm
- Modulární rozteč připojení:
- 3,81 mm
- Počet pólů:
- 8
- Pracovní teplota:
- -50-120 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS SC 3.81/08/180F 3.2SN GN BX WEIDMÜLLER 1793840000
Zásuvný konektor DPS SC 3.81/08/180F 3.2SN GN WEIDMÜLLER 1793840000 (EAN 4032248230969) je pevný 8pólový konektor s typem kontaktu kolík, jmenovitým proudem 17,5 A, jmenovitým napětím 160 V, modulární roztečí 3,81 mm a tělem v barvě zelená, určený pro Připojení THR a flexibilní připojení k PCB s upevněním pájení.
Má izolaci z polyamidu (PA), povrch kontaktů cín, délku pinu 3,2 mm a orientaci 90° svisle nahoru; technické parametry zahrnují kategorii přepětí II, jmenovité rázové napětí 2,5 kV, stupeň znečištění 2, třídu hořlavosti UL94 V0 a pracovní teplotu -50–120 °C.
Proč si vybrat tento zásuvný konektor?
- Konektor nabízí 8 pólů, které umožňují připojení více signálů nebo napájecích větví přímo na DPS.
- Je navržen pro provoz s jmenovitým proudem 17,5 A, což jej předurčuje pro střední proudová zatížení v obvodech.
- Díky připojení THR je vhodný pro pájení v reflow procesech a poskytuje pevné mechanické spojení kontaktů na desce plošných spojů.
Interní název produktu
SL 3.81/8/180F3.5SN GN
Podrobný popis produktu
SC 3.81/08/180F 3.2SN GN BX
Konektor, 3.81 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.81 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
