Zásuvný konektor DPS SC 3.81/04/180G 3.2SN GN BX WEIDMÜLLER 1793630000

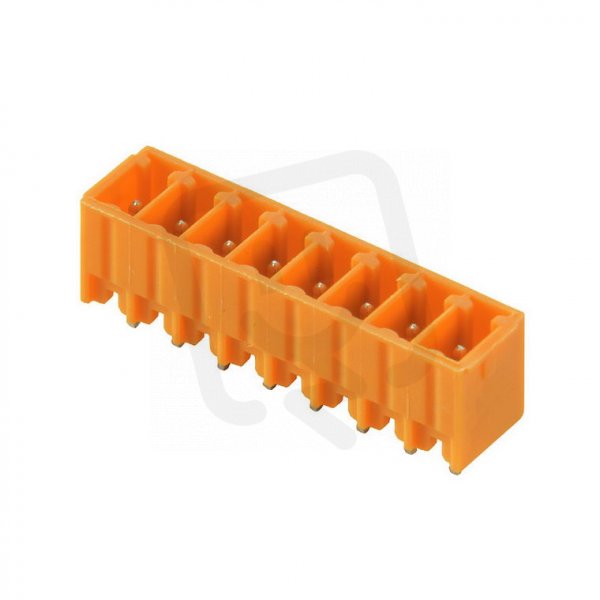

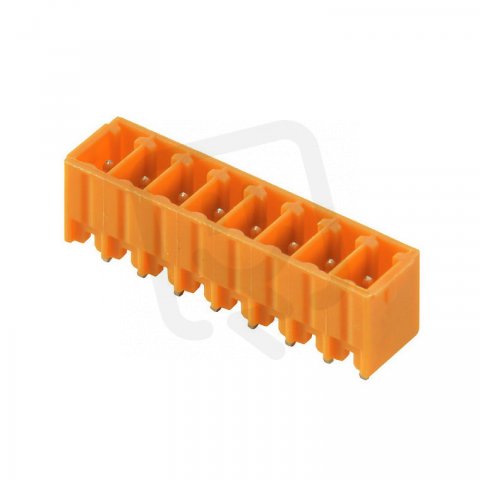

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
29,32 Kč
Cena po registraci:
26,17 Kč/ks
Po registraci bez DPH:
21,63 Kč
Vaše cena s DPH:
27,26 Kč/ks
Vaše cena bez DPH:
22,53 Kč/ks
ks
Zadávejte násobky 108 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0011447
- Kód dodavatele:
- 1793630000
- EAN:
- 4032248230754
- Standardní balení:
- 108 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- zelená
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 17,5 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,81 mm
- Modulární rozteč připojení:
- 3,81 mm
- Počet pólů:
- 4
- Pracovní teplota:
- -50-120 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS SC 3.81/04/180G 3.2SN GN BX WEIDMÜLLER 1793630000
Zásuvný konektor DPS SC 3.81/04/180G 3.2SN GN WEIDMÜLLER 1793630000 (EAN: 4032248230754) je pevný 4pólový konektor s modulární roztečí 3,81 mm a osazením kolíků pod úhlem 90° pro pájení na DPS.
Umožňuje připojení THR s jmenovitým proudem 17,5 A a jmenovitým napětím 160 V, má izolaci z polyamidu (PA), povrch kontaktu cín, jmenovité rázové napětí 2,5 kV, kategorii přepětí II a provozní teplotu -50 až 120 °C při hořlavosti UL94 V0.
Konektor disponuje typem kontaktu kolík délky 3,2 mm, typem upevnění pájení, podporou flexibilní kon. .PCB a stupněm znečištění 2.
Proč si vybrat tento zásuvný konektor?
- Je navržen pro 4 póly, což umožňuje kompaktní a přehledné zapojení na DPS.
- Podporuje jmenovitý proud 17,5 A, takže zvládne běžné proudové zatížení v průmyslových i spotřebních aplikacích.
- Má připojení THR, vhodné pro spolehlivé osazení na plošném spoji a reflow procesy.
Interní název produktu
SL 3.81/4/180G3.5SN GN
Podrobný popis produktu
SC 3.81/04/180G 3.2SN GN BX
Konektor, 3.81 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.81 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
